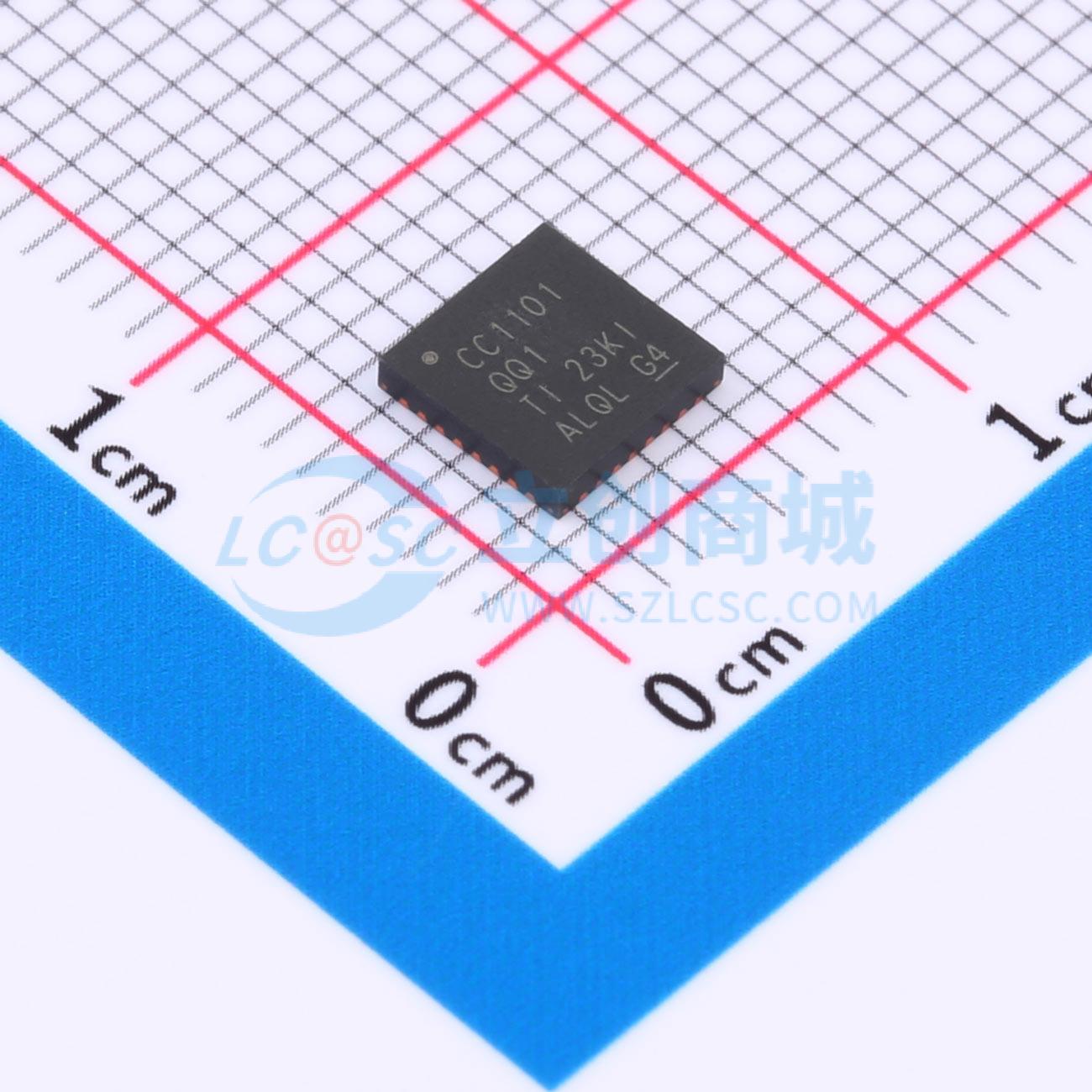

CC1101QRHBRG4Q1

CC11x1-Q1器件系列专为超低功耗无线应用而设计。这些电路主要用于315 MHz、433 MHz、868 MHz和915 MHz的工业、科学和医疗（ISM）以及短距离设备（SRD）频段，但也可轻松编程，使其在310 MHz至348 MHz、420 MHz至450 MHz和779 MHz至928 MHz频段内的其他频率下工作。 这些器件集成了一个高度可配置的基带调制解调器。该调制解调器支持多种调制格式，且可配置的数据速率高达250 kBaud。CC11x1-Q1系列为数据包处理、数据缓冲、突发传输、空闲信道评估、链路质量指示和无线唤醒功能提供了广泛的硬件支持。主要工作参数和64字节的发送/接收FIFO可通过SPI接口进行控制。在典型系统中，这些器件与微控制器和一些额外的无源元件配合使用。

• 符合AEC-Q100 1级标准
• 扩展温度范围高达125℃
• 射频（RF）性能：高灵敏度（在1.2 kBaud、315 MHz、1%数据包错误率时为–114 dBm）；低电流消耗（在接收模式下，1.2 kBaud、315 MHz时为15.5 mA）
• 所有支持的频率下可编程输出功率高达+10 dBm
• 出色的接收器选择性和阻塞性能
• 可编程数据速率从1.2 kBaud到250 kBaud
• 频率频段：310 MHz至348 MHz、420 MHz至450 MHz和779 MHz至928 MHz
• 模拟特性：支持2-FSK、GFSK和MSK，以及OOK和灵活的ASK整形；由于频率合成器快速稳定，适用于跳频系统：稳定时间为90 µs；自动频率补偿（AFC）可使频率合成器与接收到的中心频率对齐；集成模拟温度传感器
• 数字特性：灵活支持面向数据包的系统：片上支持同步字检测、地址检查、灵活的数据包长度和自动CRC处理；高效的SPI接口：所有寄存器可通过一次突发传输进行编程；数字RSSI输出；可编程信道滤波器带宽；可编程载波侦听（CS）指示；可编程前导码质量指示（PQI），可提高在随机噪声中对虚假同步字检测的防护能力；支持发送前自动空闲信道评估（CCA）（适用于先听后说系统）；支持每个数据包的链路质量指示（LQI）；可选的数据自动白化和去白化功能
• 低功耗特性：快速启动时间：从睡眠模式到接收（RX）或发送（TX）模式仅需240 µs；无线唤醒功能，用于自动低功耗RX轮询；独立的64字节RX和TX数据FIFO（支持突发模式数据传输）
• 通用特性：极少的外部元件：完全片上频率合成器，无需外部滤波器或RF开关；环保封装：符合RoHS标准，无锑和溴；小尺寸QFN 5 mm × 5 mm：32引脚封装；适用于符合EN 300 220（欧洲）和FCC CFR第15部分（美国）标准的系统；支持异步和同步串行接收/发送模式，以与现有无线电通信协议向后兼容；专为汽车应用设计

• 315/433/868/915-MHz ISM/SRD频段的超低功耗无线应用
• 远程无钥匙进入系统
• 被动进入/被动启动系统
• 车辆服务链路
• 车库门开启器
• TPMS系统
