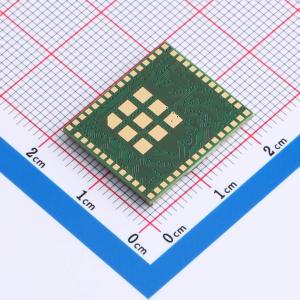

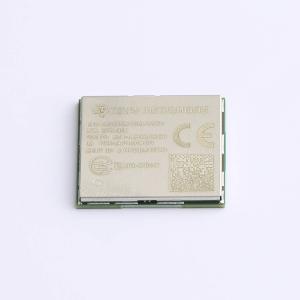

温馨提醒：图片仅供参考，商品以实物为准

CC3120MODRNMMOBR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC3120MOD 适用于物联网且具有 6 个 TLS/SSL 插槽的 SimpleLink™ Wi-Fi®CERTIFIED™ 网络处理器模块
品牌名称: TI(德州仪器)
商品型号: CC3120MODRNMMOBR
商品编号: C2151605
商品封装: QFM-63(17.5x20.5)
包装方式: 编带
商品毛重: 2.61克(g)

商品参数

商品概述

向适用于物联网应用的低成本、低功耗 MCU 添加了 Wi-Fi。CC3120MOD 是一款 FCC、IC、CE、MIC、SRRC 和 Wi-Fi CERTIFIED 模块，属于 SimpleLink Wi-Fi 系列，可极大地简化互联网连接的实施。CC3120MOD 集成了针对 Wi-Fi 和互联网的所有协议，极大程度降低了对主机 MCU 软件的要求。借助内置安全协议，CC3120MOD 解决方案可提供稳健且简单的安全体验。此外，CC3120MOD 是一个完整的平台解决方案，包括各种工具和软件、示例应用、用户和编程指南、参考设计以及 TI E2E 支持社区。CC3120MOD 采用 LGA 封装，易于布置所有必需组件，包括串行闪存、射频滤波器、晶体和全集成无源器件。

Wi-Fi 网络处理器子系统具有 Wi-Fi Internet-on-a chip 电路，并包含一个额外的专用 Arm MCU，可减少主机 MCU 的联网活动。此子系统包含 802.11b/g/n 无线电、基带和具有强大加密引擎的 MAC，采用 256 位加密，可实现快速、安全的互联网连接。CC3120MOD 模块支持基站、接入点和 Wi-Fi Direct 模式。此模块支持 WPA2 个人版和企业版安全性、以及 WPA3 个人版和企业版安全性。该子系统包含嵌入式 TCP/IP、TLS/SSL 堆栈、HTTP 服务器和多个互联网协议。CC3120MOD 模块支持各种 Wi-Fi 配置方法，包括基于 AP 模式的 HTTP、SmartConfig 技术和 WPS2.0。

CC3120MOD 模块属于 TI 的第二代 SimpleLink Wi-Fi 系列，拥有全新特性和增强功能，例如： IPv6 • 增强的 Wi-Fi 配置 • 优化的低功耗管理 • Wi-Fi AP 可连接多达 4 个基站 • 可同时打开更多的 BSD 套接字和多达 16 个 BSD 套接字（其中 6 个支持安全型 HTTPS） • 支持 RESTful API • 非对称密钥加密库

电源管理子系统包括支持宽电源电压范围的集成式直流/直流转换器。该子系统支持低功耗模式，例如 RTC 休眠和关断模式，分别需要 5μA 和 1μA 的电流。CC3120MOD 模块随附一个占用空间小的用户友好型主机驱动程序，可简化网络应用的集成和开发。主机驱动程序可轻松移植到大多数平台和操作系统 (OS)。采用严格的 ANSI-C (C99) 标准编写，只需极小的平台适配层（移植层）。CC3120MOD 模块可通过 SPI 或 UART 接口连接至任何 8 位、16 位或 32 位 MCU。该器件驱动程序最大程度地减少了主机内存占用要求，TCP 客户端应用只需不到 7KB 的代码存储器和 700B 的 RAM。

CC3120MOD 模块是 SimpleLink 微控制器 (MCU) 平台的一部分，该平台包括 Wi-Fi、低功耗蓝牙、Sub-1GHz 和主机 MCU，它们共用一个通用、易于使用的开发环境，其中包含单核软件开发套件 (SDK) 和丰富的工具集。借助一次性集成的 SimpleLink 平台，可以将产品系列中的任何器件组合添加到自己的设计中，从而在设计要求变更时实现完全的代码重复使用。

CC3120MOD 模块提供易于布局的 LGA 封装，作为完整的平台解决方案提供，其中包括各种工具和软件、示例应用、用户和编程指南、参考设计以及 TI E2E 支持社区。此模块系列还是 SimpleLink MCU 产品组合的一部分，且支持 SimpleLink 开发人员生态系统。

商品特性

CC3120MOD 是一个的 Wi-Fi 模块，其中包含 CC3120RNMARGK Wi-Fi 网络处理器 (NWP)。该完全集成的工业温度级绿色模块包括所有必需的时钟、串行外设接口 (SPI) 闪存和无源器件
FCC、IC、CE、MIC 和 SRRC 认证
Wi-Fi CERTIFIED 模块，支持 Wi-Fi Alliance 成员申请证书转让
采用专用 Internet-on-a chip Wi-Fi NWP，可充分减轻应用 MCU 的 Wi-Fi 和互联网协议负载
Wi-Fi 模式– 802.11b/g/n 基站– 802.11b/g/n 接入点 (AP) 支持多达 4 个基站– Wi-Fi Direct 客户端/组所有者
WPA2 个人版和企业版安全性：WEP、WPA/WPA2PSK、WPA2 企业版 (802.1x)、WPA3 个人版以及 WPA3 企业版
IPv4 和 IPv6 TCP/IP 堆栈– 业界通用 BSD 套接字应用编程接口 (API)
16 个同步 TCP 或 UDP 套接字
6 个同步 TLS 和 SSL 套接字
IP 寻址：具有重复地址检测 (DAD) 功能的静态 IP、LLA、DHCPv4 和 DHCPv6
适用于自主和快速 Wi-Fi 连接的 SimpleLink 连接管理器
可通过 SmartConfig 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
RESTful API 支持（使用内部 HTTP 服务器）
广泛的安全特性– 硬件特性•独立执行环境• 器件身份– 网络安全• 个人和企业 Wi-Fi 安全性• 安全套接字（SSLv3、TLS1.0/1.1/TLS1.2）• HTTPS 服务器•受信任根证书目录• TI 信任根公开密钥– 软件 IP 保护•安全密钥存储•文件系统安全性•软件篡改检测• 克隆保护
在专用 NWP 上运行的嵌入式网络应用– 具有动态用户回调的 HTTP/HTTPS Web 服务器– mDNS、DNS-SD、DHCP 服务器

应用领域

云连接互联网网关
住宅和楼宇自动化
电器
门禁
安全系统
智能能源
工业控制
智能插座和仪表计量
无线音频
IP 网络传感器节点
资产跟踪
医疗设备

	属性	参数值
	商品目录	无线收发芯片
	接口类型	SPI；UART
	工作电压	2.3V~3.6V
	应用领域	WiFi
	输出功率	17dBm
	数据速率	54Mbps

	属性	参数值
	发射电流	229mA
	灵敏度	-95dBm
	接收电流	53mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+85℃
