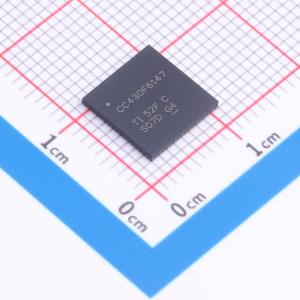

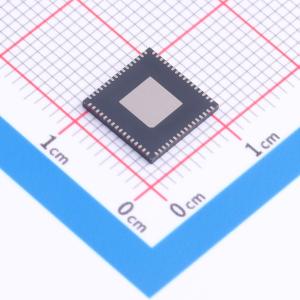

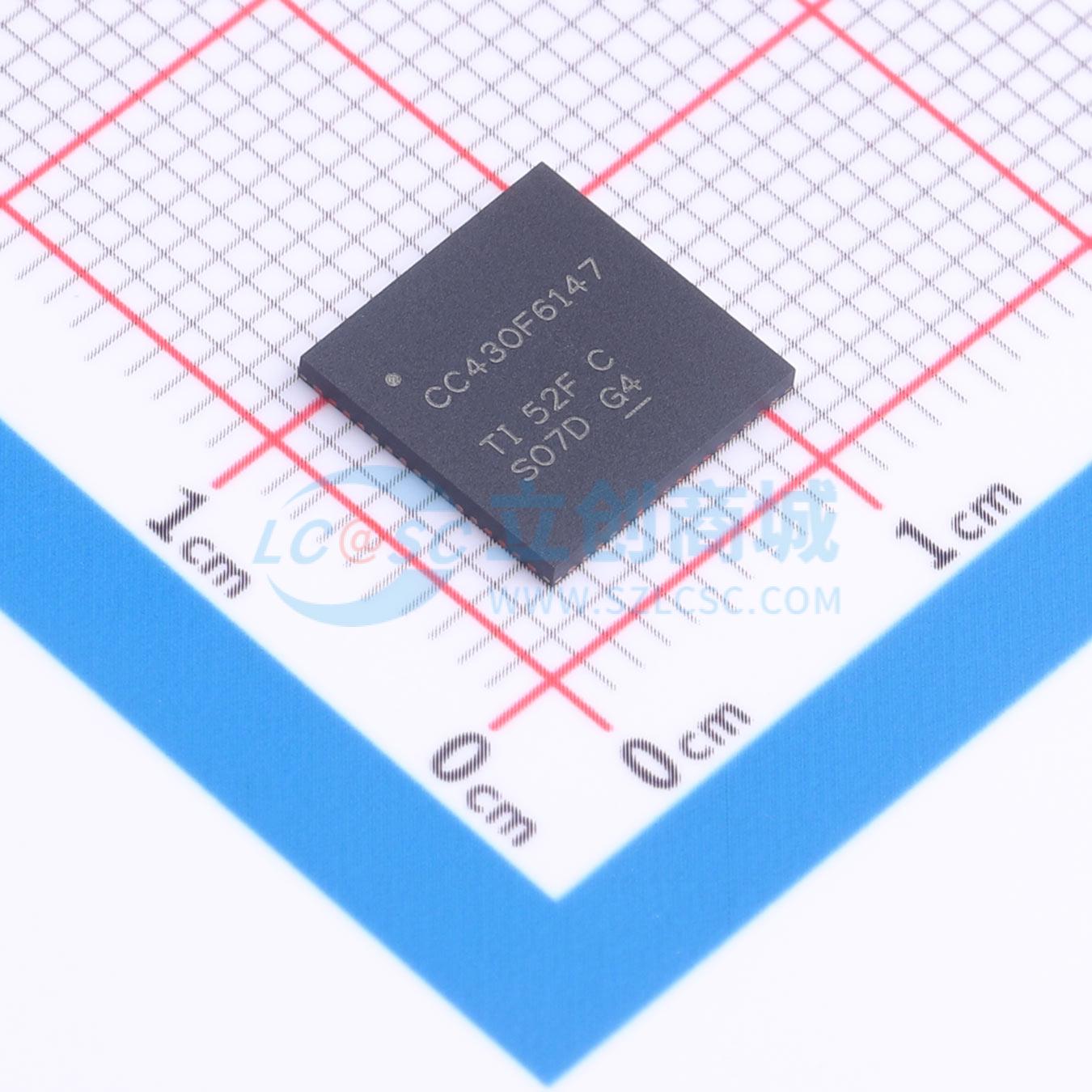

CC430F6147IRGCR

TI CC430系列超低功耗片上系统微控制器搭载有集成射频收发器内核，并包含数个采用各种不同外设集的器件，可广泛应用于各种应用。此架构经过优化，与七种低功耗模式（包括LPM3.5和LMP4.5）相配合使用，可延长便携式测量应用中的电池寿命。该器件具有功能强大的MSP430 16位RISC CPU、16位寄存器和有助于获得最大编码效率的常数发生器。

CC430系列器件将微控制器内核、外设、软件和射频收发器紧密集成在一起，从而使得这些真正的片上系统解决方案方便易用，同时性能也得以提高。

CC430F614x系列采用微控制器片上系统配置，将先进的CC1101低于1GHz射频收发器的出色性能与MSP430 CPUXV2相结合，提供高达32KB的系统内可编程闪存、高达4KB的RAM、两个16位计时器、一个具有8个外部输入端以及多个内部温度和电池传感器的10位高性能ADC、一个比较器、USCI、一个128位AES安全加速器、一个硬件乘法器、DMA、一个带报警功能的RTC模块、一个LCD驱动器，以及多达44个I/O引脚。

CC430F514x和CC430F512x系列采用微控制器片上系统配置，将先进的CC1101低于1GHz射频收发器的出色性能与MSP430 CPUXV2相结合，提供高达32KB的系统内可编程闪存、高达4KB的RAM、两个16位计时器、一个具有6个外部输入端以及CC430F514x器件上所设的多个内部温度和电池传感器的10位高性能ADC、一个比较器、USCI、一个128位AES安全加速器、一个硬件乘法器、DMA、一个带报警功能的RTC模块，以及多达30个I/O引脚。

• 用于低功耗无线通信应用的真正片上系统(SoC)
• 宽电源电压范围：1.8V至3.6V
• 超低功耗：
  • CPU激活模式(AM)：160µA/MHz
  • 待机模式（LPM3实时时钟(RTC)模式）：2.0µA
  • 关闭模式（LPM4 RAM保持）：1.0µA
  • 仅实时时钟(RTC)模式(LPM3.5)：1.0µA
  • 关断模式(LPM4.5)：0.3µA
  • RX中的射频：15mA，250kbps，915MHz
• MSP430系统和外设：
  • 16位精简指令集(RISC)架构、扩展内存、高达20MHz的系统时钟
  • 可在不到6µs的时间内从待机模式唤醒
  • 具有SVS和欠压复位功能的灵活电源管理解决方案
  • 配有的锁频环(FLL)的统一系统时钟
  • 配有5个捕捉/比较寄存器的16位定时器TA0，Timer_A
  • 具有3个捕捉/比较寄存器的16位定时器TA1，Timer_A
  • 硬件RTC
  • 两个通用串行通信接口(USCI)
  • USCI_A0支持UART、IrDA和SPI
  • USCI_B0支持I2C和SPI
  • 具有内部基准、采样保持以及自动扫描功能的10位模数转换器(ADC) （仅限CC430F614x和CC430F514x）
  • 比较器具有针对高达96段显示对比度控制的集成LCD驱动器（只适用于CC430F614x）
  • 128位高级加密标准(AES)安全加密和解密协处理器
  • 32位硬件乘法器
  • 3通道内部DMA
  • 串行板上编程，无需外部编程电压
  • 内嵌式仿真模块(EEM)
• 高性能低于1GHz射频收发器内核：
  • 与CC1101中的内核一致
  • 宽电源电压范围：2V至3.6V
  • 频带范围：300MHz至348MHz，389MHz至464MHz，和779MHz至928MHz
  • 从0.6千波特率(kbaud)至500 kbaud间的可编程数据传输速率
  • 高灵敏度（0.6kBaud时为–117dBm，1.2kBaud时为–111dBm，315MHz，1%的误包率）
  • 出色的接收器可选择性和阻断性能
  • 对于所有支持的频率，可编程输出功率高达+12dBm
  • 支持2-FSK、2-GFSK和MSK，以及OOK和灵活的ASK整形
  • 针对面向数据包系统的灵活支持：用于同步字检测、地址检查、灵活数据包长度、和自动循环冗余校验码处理的片载支持
  • 支持传输前的自动空闲信道评估(CCA)（针对对话前监听系统）
  • 接收到的信号强度指示器(RSSI)数字输出
  • 适合于符合EN 300 220（欧洲）和FCC CFR部分15（美国）标准的系统
  • 适用于需要满足无线M-Bus标准EN13757‑4:2005的系统
  • 为了向后兼容现有的无线电通信协议，支持异步和同步串行接收/发射模式

• 无线模拟和数字传感器系统
• 热量分配表恒温器
• AMR和AMI表
• 智能电网无线网络
