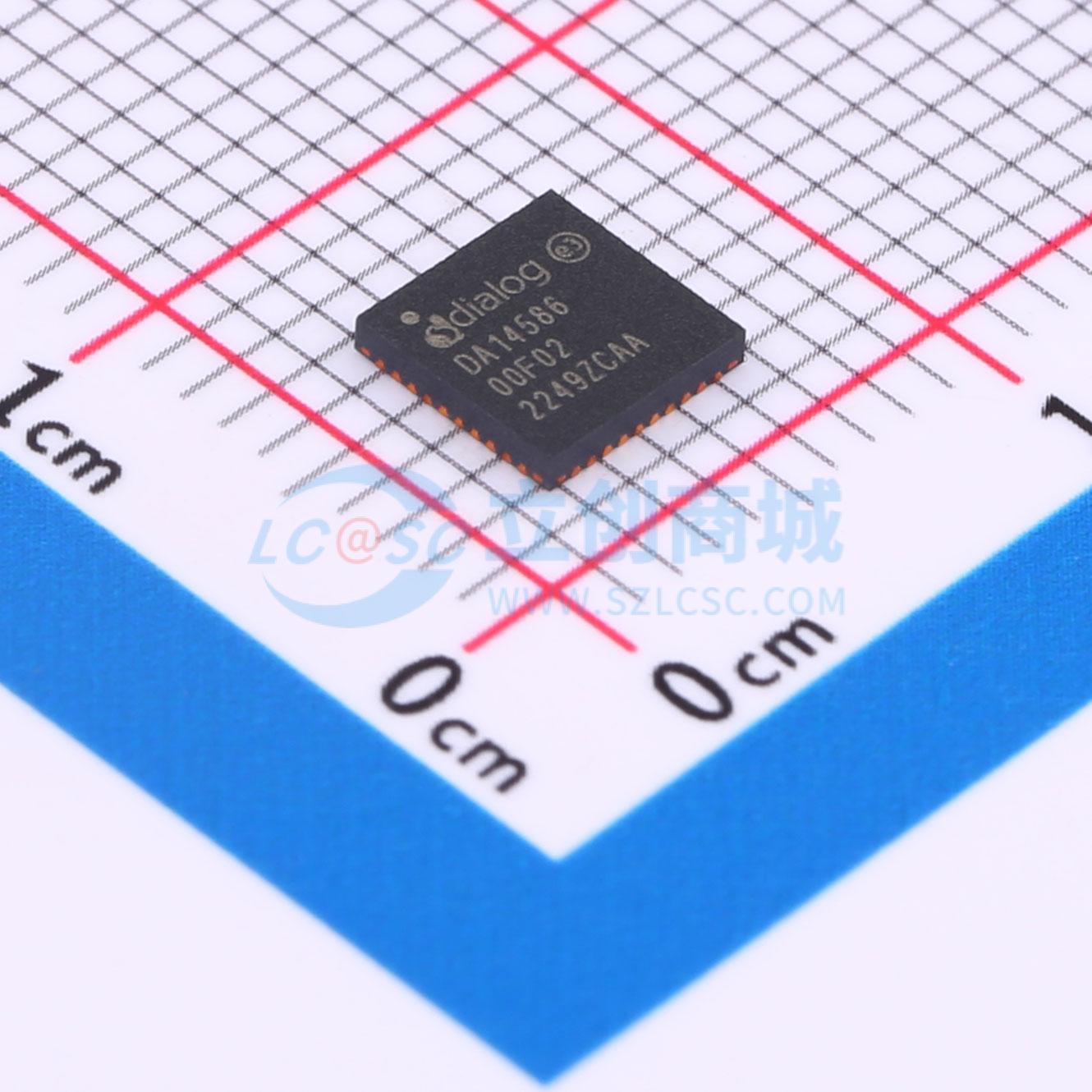

温馨提醒：图片仅供参考，商品以实物为准
DA14586-00F02AT2
DA14586-00F02AT2
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DA14586是最小、功耗最低且集成度最高的蓝牙解决方案，支持所有蓝牙开发，包括蓝牙5和蓝牙低功耗Mesh。它拥有2 Mb闪存和96 kB RAM，为用户应用提供了双倍内存，还集成了麦克风接口以低成本支持语音功能。该产品易于设计，支持独立和托管应用，由完整的开发环境和SmartSnippets软件支持，可优化软件功耗。支持蓝牙5.0核心规范，具备新的增强型蓝牙低功耗功能，适用于遥控器、信标、连接传感器和创新医疗设备等应用。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA14586-00F02AT2
- 商品编号
- C2151594
- 商品封装
- QFN-40-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | I2C；UART；SPI | |
| 工作电压 | 3.3V | |
| 应用领域 | 蓝牙 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 0dBm | |
| 发射电流 | 3.4mA | |
| 灵敏度 | -93dBm | |
| 接收电流 | 3.7mA | |
| 典型应用频率 | 2.4GHz |
商品概述
DA14586为设计师带来了行业领先的DA14580的所有优势，同时在最小的占位面积和功耗预算下，具备更强的灵活性，可用于开发更先进的应用。这款多功能片上系统（SoC）非常适合为遥控器、近场标签、信标、联网医疗设备和智能家居节点等产品添加低功耗蓝牙功能。它支持直至蓝牙5及低功耗蓝牙Mesh的所有蓝牙开发。此外，DA14586拥有2 Mb的闪存和96 kB的RAM，用户应用程序的可用内存是其前代产品的两倍，可充分利用该标准的各项特性。它还集成了麦克风接口，能以较低的额外成本提供语音支持。与所有SmartBond解决方案一样，DA14586易于进行设计集成，支持独立应用和托管应用。它由完整的开发环境和Dialog的SmartSnippets软件提供支持，可帮助用户优化软件的功耗。
商品特性
- 符合蓝牙5.0、ETSI EN 300 328和EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）以及ARIB STD - T66（日本）标准
- 处理单元：带SWD接口的16 MHz 32位ARM Cortex - M0、专用链路层处理器、AES - 128位加密处理器
- 存储器：2 Mb闪存、64 kB一次性可编程（OTP）存储器、96 kB数据/保留SRAM、128 kB操作系统和协议栈ROM
- 电源管理：集成降压DCDC转换器，P0、P1、P2和P3端口耐压3.3 V，仅4个电源引脚，易于去耦，支持硬币电池和碱性电池，支持1.8 V冷启动 - 降压模式，10位ADC用于电池电压测量
- 数字控制振荡器：16 MHz晶体（最大±20 ppm）和RC振荡器、32 kHz晶体（±50 ppm）、RCX振荡器（最大±500 ppm）
- 灵活的复位电路：单引脚实现系统和上电复位
- 数字接口：通用I/O：24个（QFN40），2个带硬件流控制的UART，最大数据速率1.0 Mbps，SPI + TM接口，100 kHz、400 kHz的I2C总线，支持三轴的正交解码器
- 模拟接口：4通道10位ADC
- 无线电收发器：完全集成的2.4 GHz CMOS收发器，单天线：无需RF匹配或RX/TX切换，电源电压为3 V时的电流消耗：发射3.4 mA，接收3.7 mA（使用理想DC - DC），发射输出功率+0 dBm，“近场模式”下输出功率 - 20 dBm，接收器灵敏度 - 93 dBm
应用领域
- 遥控器
- 近场标签和追踪器
- 信标
- 联网医疗设备
- 智能家居
- 人机接口设备
- VR控制器
- 联网传感器
- 无线充电
