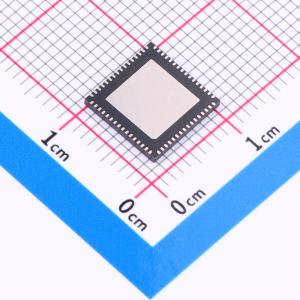

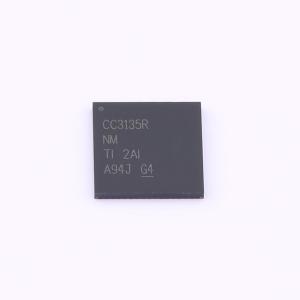

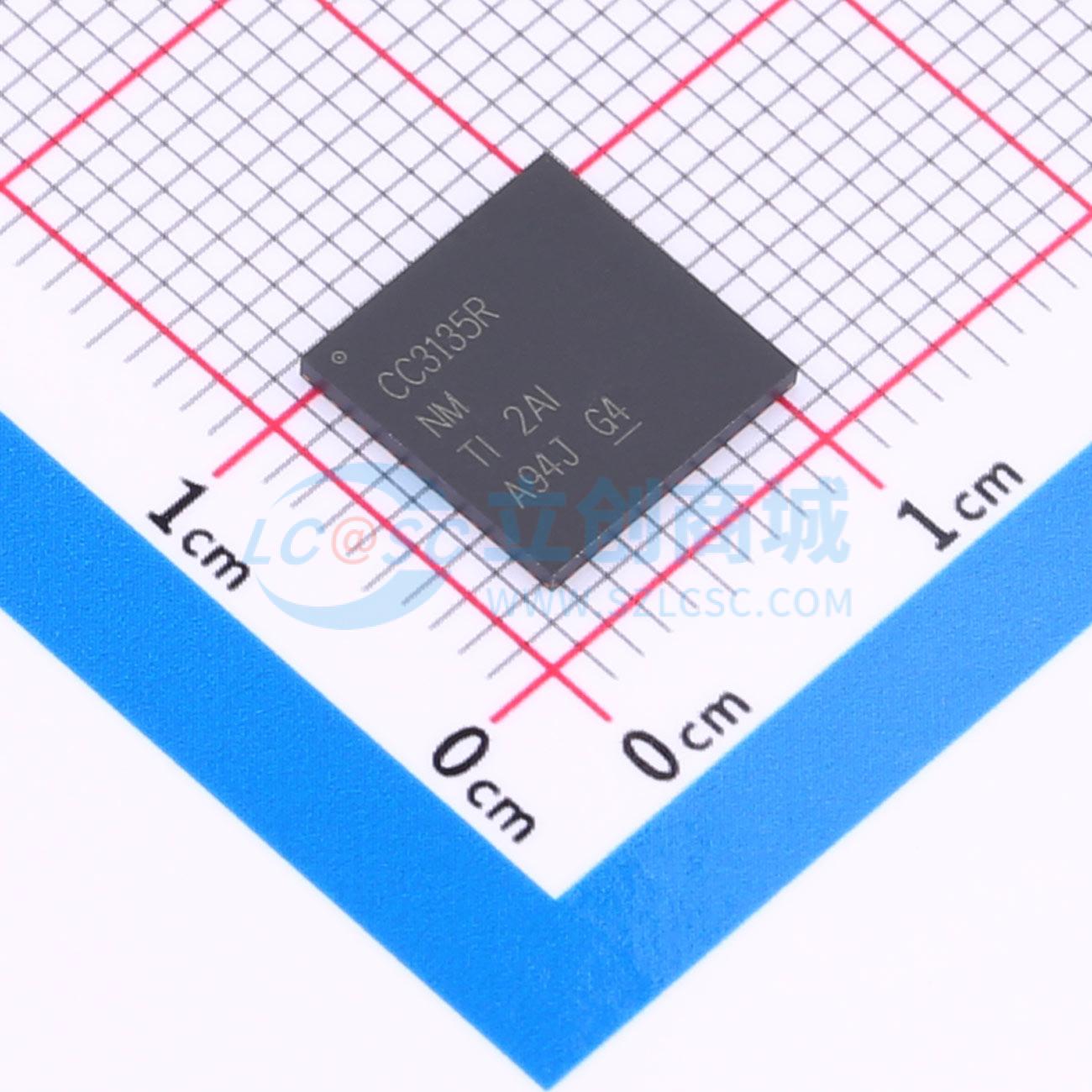

CC3135RNMRGKR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC3135 SimpleLink™ Arm Cortex-M3 双频带 Wi-Fi® 无线网络处理器
品牌名称: TI(德州仪器)
商品型号: CC3135RNMRGKR
商品编号: C2151580
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.23克(g)

商品参数

商品概述

通过 CC3135 器件将任何微控制器 (MCU) 连接到物联网 (IoT)。CC3135 Wi-Fi Internet-on-a chip 器件包含一个专用于 Wi-Fi 和互联网协议的 Arm Cortex-M3 MCU，可减少主机 MCU 中的联网活动。该子系统包括双频带 802.11a/b/g/n 无线电、基带以及具有强大加密引擎的 MAC，采用 256 位加密以实现快速、安全的互联网连接，并使用内置电源管理以实现出色的低功耗性能。

Wi-Fi CERTIFIED CC3135 器件通过集成的 Wi-Fi Alliance IoT 低功耗特性，极大地简化了低功耗功能的实施。

这一代引进了可进一步简化物联网连接的新功能。主要新特性包括： • 802.11a (5GHz) 支持 • 与 BLE/2.4GHz 无线电共存 • 天线选择 • 安全性更强，经过 FIPS 140-2 1 级认证和其他认证 • 可同时打开多达 16 个安全套接字 • 证书注册请求 (CSR) • 在线证书状态协议 (OCSP) • 针对具有低功耗功能以及其他功能的 IoT 应用经过 Wi-Fi Alliance 认证 • 降低模板包传输负载的无主机模式 • 改善了快速扫描

CC3135 器件随附一个占用空间小的用户友好型主机驱动程序，可简化网络应用的集成和开发。主机驱动程序可轻松移植到大多数平台和操作系统 (OS)。此驱动程序占用的内存很小，可在具有任何时钟速度的 8 位、16 位或 32 位微控制器上运行（无需使用高性能时钟或实时时钟）。

CC3135 器件是 SimpleLink MCU 平台的一部分，该平台是一个通用、简单易用的开发环境，基于一个单核软件开发套件 (SDK)、丰富的工具集、参考设计和 E2E 社区而构建，支持 Wi-Fi、低功耗 Bluetooth、Sub-1GHz 器件和主机 MCU。

商品特性

与 2.4GHz 无线电共存，工业温度：–40°C 至 +85°C
可转让的 Wi-Fi 联盟认证
安全性：WEP、WPA/WPA2 PSK、WPA2 企业、WPA3 个人版、WPA3 企业版
互联网和应用协议：HTTP 服务器、mDNS、DNS-SD 和 DHCP、IPv4 和 IPv6 TCP/IP 堆栈，16 BSD 套接字（完全安全的 TLS v1.2 和 SSL 3.0）
多层安全特性：独立执行环境、网络安全、设备身份和密钥、硬件加速器加密引擎（AES、DES、SHA/MD5 和 CRC）、应用级安全（加密、身份验证、访问控制）、初始安全编程、软件篡改检测、安全引导、证书注册请求 (CSR)、每个设备具有唯一密钥对
应用吞吐量：UDP：16Mbps，TCP：13Mbps，峰值：72Mbps
集成式直流/直流转换器支持宽电源电压范围：VBAT 宽电压模式：2.1 V 至 3.6 V，VIO 始终与 VBAT 关联
高级低功耗模式：关断：1μA，休眠：4μA，低功耗深度睡眠 (LPDS)：120μA，空闲连接（MCU 处于 LPDS 状态）：710μA，RX 流量（MCU 处于活动模式）：53 mA，TX 流量（MCU 处于活动模式）：223 mA
Wi-Fi TX 功率：2.4 GHz：1 DSSS 时为 18.0dBm；5 GHz：6 OFDM 时为 18.1dBm
Wi-Fi RX 灵敏度：2.4 GHz：1 DSSS 时为 -96dBm；5 GHz：6 OFDM 时为 -92dBm
时钟源：具有内部振荡器的 40.0MHz 晶体，32.768kHz 晶体或外部 RTC
器件支持 SimpleLink MCU 平台开发人员生态系统

应用领域

楼宇和住宅自动化：HVAC 系统和恒温器
视频监控、可视门铃和低功耗摄像头
楼宇安全系统和电子锁
电器
资产跟踪
工厂自动化
医疗和保健
电网基础设施

	属性	参数值
	商品目录	无线收发芯片
	接口类型	SPI；UART
	工作电压	2.1V~3.6V
	应用领域	WiFi
	输出功率	18dBm
	数据速率	72Mbps

	属性	参数值
	发射电流	223mA
	灵敏度	-96dBm
	接收电流	53mA
	典型应用频率	5GHz；2.4GHz
	工作温度	-40℃~+85℃
