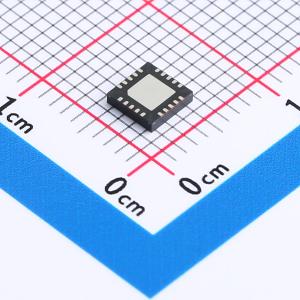

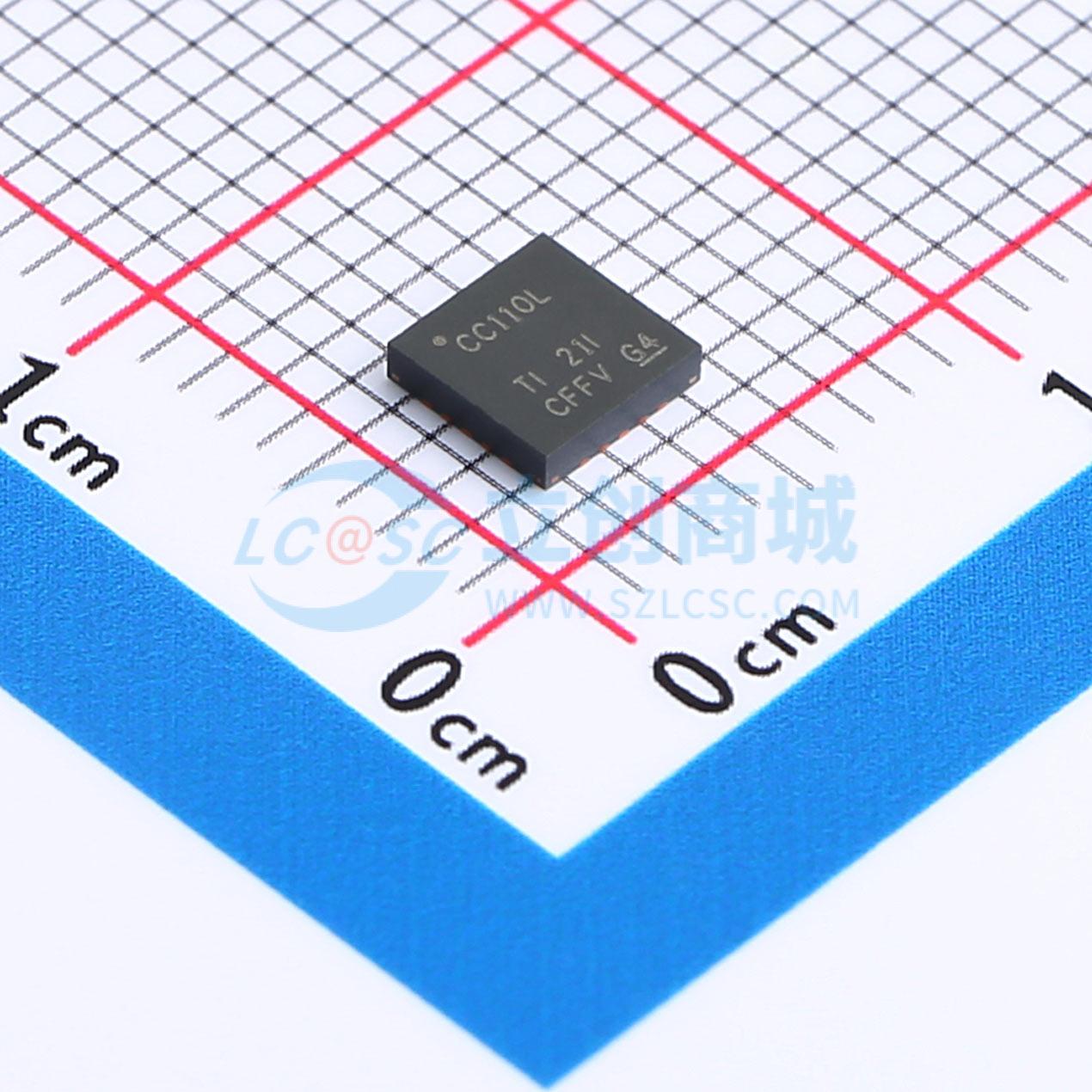

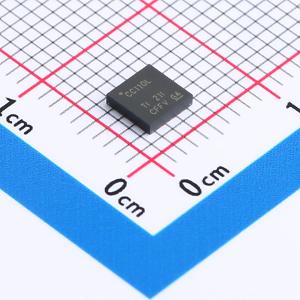

CC110LRGPT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC110L 超值系列低于 1GHz 无线收发器
品牌名称: TI(德州仪器)
商品型号: CC110LRGPT
商品编号: C2151527
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

CC110L 是一款成本优化型低于1GHz 的射频收发器，适用于300 - 348MHz、387 - 464MHz 和779 - 928MHz 频段。电路基于热门的CC1101 射频收发器，射频性能特性与之完全相同。将两个CC110L 收发器配合使用可实现低成本双向射频链路。射频收发器集成了高度可配置的基带调制解调器。调制解调器支持各种调制格式，具有高达600kbps 的可配置数据速率。 CC110L 针对数据包处理、数据缓冲和脉冲传输提供广泛的硬件支持。可以通过串行外设接口(SPI) 对CC110L 的主要操作参数和64 位接收和发送FIFO 进行控制。在典型系统中，CC110L 将与微控制器以及一些其他无源组件配合使用。

商品特性

最高达 +12dBm 的可编程输出功率，0.6kbps 时，接收灵敏度低至−116dBm
可编程数据速率：0.6kbps 至600kbps
频段：300 - 348MHz、387 - 464MHz 和779 - 928MHz
支持2 - FSK、4 - FSK、GFSK、MSK 和OOK
灵活支持面向数据包的系统
针对同步字插入、灵活数据包长度和自动CRC校验的片上支持
200nA 休眠模式电流消耗
快速启动时间：仅需240μs 即可从休眠模式进入RX 或TX 模式
64 字节RX 和TX FIFO
CC1190 是适用于850 - 950MHz 的范围扩展器，堪称提升CC110L 射频性能的理想之选
高灵敏度：1.2kBaud、868MHz、1% 误包率条件下为 - 118dBm；1.2kBaud、915MHz、1% 误包率条件下为 - 120dBm
频率为868MHz 时，输出功率 +20dBm；频率为915MHz 时，输出功率 +26dBm
外部组件更少；完全片上频率合成器，无需外部滤波器或射频开关
绿色环保封装：符合RoHS 要求，无锑无溴
尺寸小（QLP 4mm x 4mm 封装，20 个引脚）
适用于需要满足EN 300 220（欧洲）和FCC CFR 第15 部分（美国）标准的系统
支持异步和同步串行传输模式，向后兼容现有无线电通信协议

应用领域

超低功耗无线应用（在315MHz、433MHz、868MHz 和915MHz ISM 或SRD 频段下工作）
无线警报和安全系统
工业用监控和控制
遥控
玩具
家庭和楼宇自动化

	属性	参数值
	商品目录	无线收发芯片
	频率范围	300MHz~348MHz；387MHz~464MHz；779MHz~928MHz
	接口类型	SPI
	工作电压	1.8V~3.6V
	应用领域	ISM
	输出功率	12dBm
	数据速率	500Kbps

	属性	参数值
	发射电流	16.4mA
	灵敏度	-116dBm
	接收电流	14.4mA
	典型应用频率	868MHz；433MHz；915MHz；315MHz
	工作温度	-40℃~+85℃
	类型	收发器
