商品概述

CC2541-Q1 是一款针对蓝牙低功耗和专有2.4GHz 应用的功耗优化型无线MCU 解决方案。此器件可构建稳定耐用的网络节点，同时保证总物料成本低廉。CC2541-Q1 结合了领先的RF 收发器的出色性能以及符合行业标准的增强型8051 MCU、系统内可编程闪存、8KB RAM 和多种其它功能强大的特性和外设。CC2541-Q1 非常适用于需要超低功耗的系统，具体由各种工作模式指定。运行模式间较短的转换时间进一步使低能耗变为可能。CC2541-Q1 采用6mm x 6mm QFN40 封装。

商品特性

2.4GHz 蓝牙低能耗专有RF 无线MCU
支持250kbps、500kbps、1Mbps 和2Mbps 数据速率
出色的链路预算，不使用外部前段而支持长距离应用
高达0dBm 的可编程输出功率
出色的接收器灵敏度（1Mbps 时为-94dBm）、可选择性和阻断性能
适合于针对符合世界范围内的无线电频率调节系统：ETSI EN 300 328 和EN 300 440 2 类（欧洲），FCC CFR47 15 部分（美国），和ARIB STD-T66（日本）
极少的外部组件
6mm × 6mm 四方扁平无引线(QFN)-40 封装
有源模式RX 低至：18.3mA
有源模式TX (0dBm)：18.6mA
功率模式1（4µs 唤醒）：270µs
功率模式2（睡眠定时器打开）：1µs
功率模式3（外部中断）：0.5µs
宽电源电压范围（2V 至3.6V）
具有代码预取功能的高性能和低功率8051 微控制器内核
256KB 系统内可编程闪存
在所有功率模式下具有保持功能的8KB RAM
支持硬件调试
扩展基带自动化，包括自动确认和地址解码
所有功率模式中对所有相关寄存器的保持
功能强大的5 通道直接内存访问(DMA)红外(IR) 生成电路
通用定时器（1 个16 位，2 个8 位）
具有捕捉功能的32kHz 睡眠定时器
精确数字接收到的数字信号强度指示器(RSSI) 支持
电池监视器和温度感应器
含8 通道和可配置分辨率的12 位模数转换器(ADC)
高级加密标准(AES) 安全协处理器
2 个功能强大的支持几个串行协议的通用异步接收发器(UART)
23 个通用I/O 引脚(21 × 4mA，2×20mA)
I2C 接口
2 个具有LED 驱动功能的I/O 引脚
安全装置定时器
集成的高性能比较器
CC2541 评估模块
SmartRF软件
提供IAR 嵌入式Workbench
符合针对单模式蓝牙低能耗(BLE) 解决方案的符合蓝牙4.0 协议的堆栈
完全功率优化堆栈，包括控制器和主机GAP - 中心设备，外设，或者广播器（包括组合角色）属性协议(ATT) / 通用属性配置文件(GATT) – 客户端和服务器对称式对多重处理(SMP) - AES-128 加密和解密
L2CAP
示例应用和配置文件针对GAP 中心和外围作用的一般应用距离临近，加速计，简单关键字，和电池GATT 服务
BLE 软件栈内支持更多应用
多重配置选项单芯片配置，允许应用运行在CC2541 上-Q1：针对外部微处理器上运行应用的网络处理器接口
BTool - 用于评估、开发和测试的Windows PC应用
支持空中下载更新

应用领域

2.4GHz 蓝牙低能耗系统
专有2.4GHz 系统
遥控门锁（被动式遥感）
轮胎气压监视
接近传感接口和控制
诊断和维护
电缆更换
传感器节点
信息娱乐与媒体
智能手机连接
信标

	属性	参数值
	商品目录	无线收发芯片
	频率范围	2.379GHz~2.496GHz
	接口类型	I2C；USART；SPI
	工作电压	2V~3.6V
	应用领域	蓝牙
	输出功率	0dBm
	数据速率	2Mbps

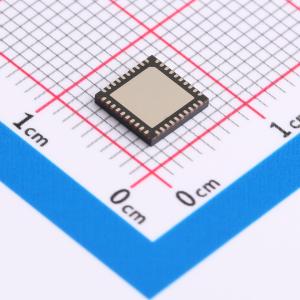

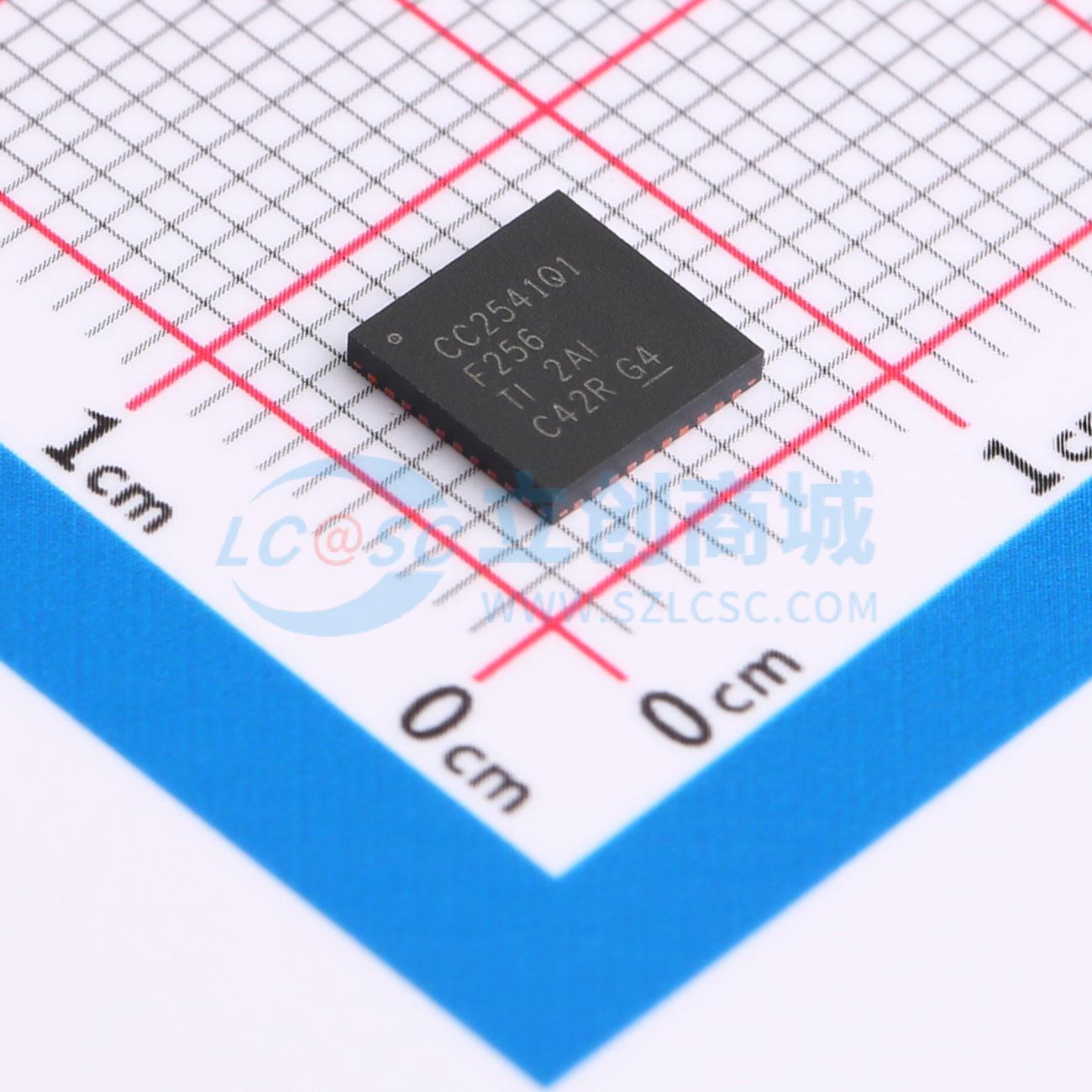

CC2541F256TRHARQ1

商品参数

商品概述

商品特性

应用领域

	属性	参数值
	发射电流	18.6mA
	灵敏度	-94dBm
	接收电流	18.3mA
	典型应用频率	2.4GHz
	工作温度	-40℃~+105℃
	类型	收发器
