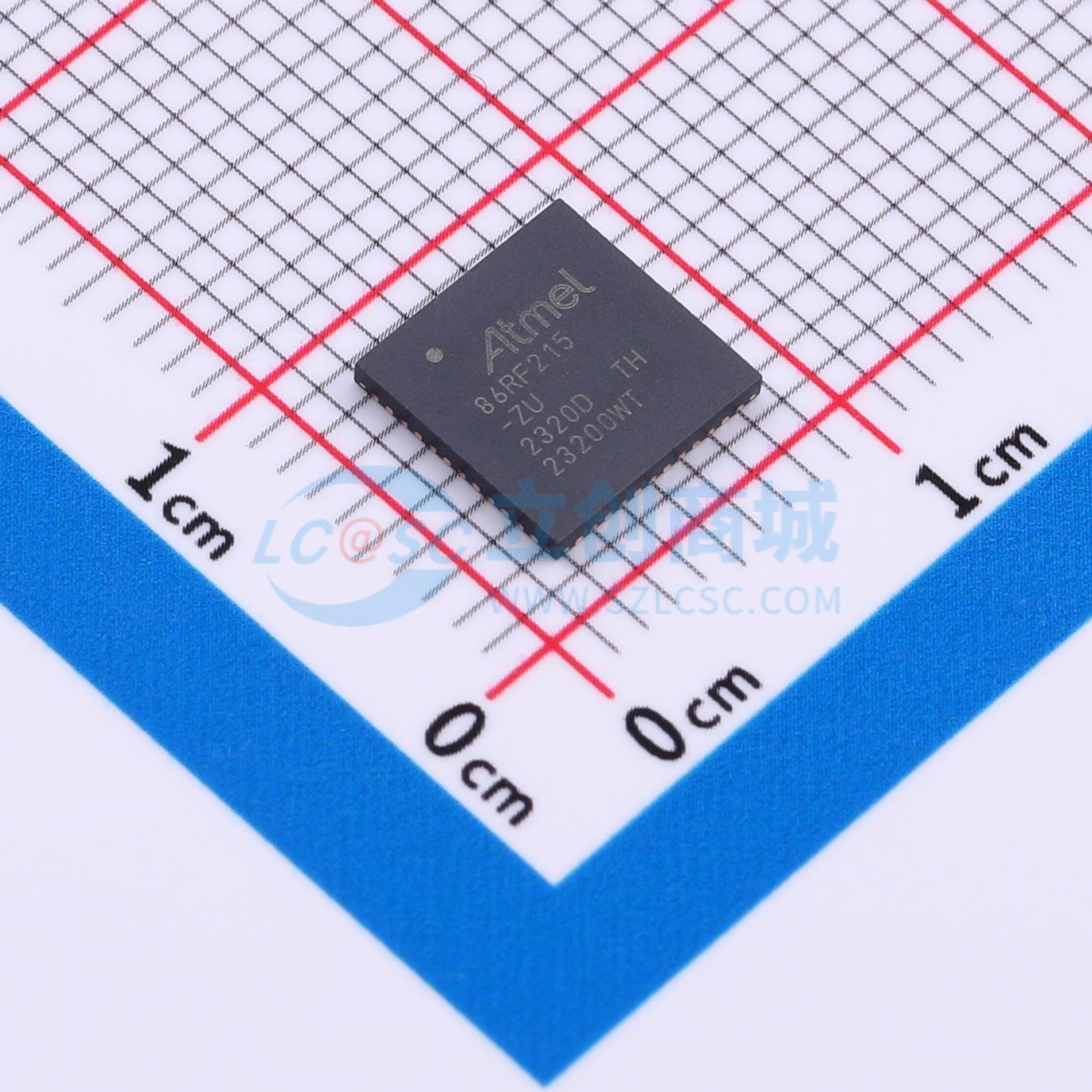

AT86RF215-ZUR实物图

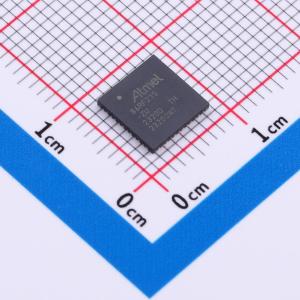

  • AT86RF215-ZUR商品缩略图

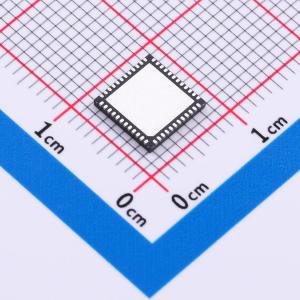

  • AT86RF215-ZUR商品缩略图

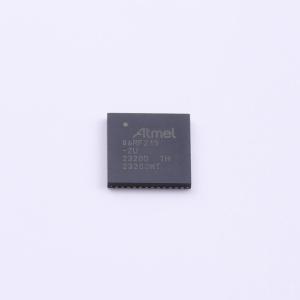

  • AT86RF215-ZUR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

AT86RF215-ZUR

适用于IEEE标准的低于1GHz/2.4GHz收发器和I/Q无线电

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
是一款多频段无线电收发器,适用于各种低于1GHz频段和2.4GHz频段,专为智能抄表以及实施IEEE Std 802.15.4gTM-2012、ETSI TS 102 887-1、IEEE Std 802.15.4TM-2015的应用而设计。由两个独立的收发器组成,每个收发器都有自己的基带和I/Q数据接口,集成了两个收发器和两个基带核心,形成两个独立的无线电系统,高度集成,可减少印刷电路板(PCB)上所需的外部组件数量。供电电压范围为1.8V至3.6V,使用26MHz温控振荡器(TCXO)或晶体振荡器(XTAL)作为参考时钟。允许在低于1GHz和2.4GHz频段同时独立接收,每个射频(RF)端口通过平衡差分信号对访问,在50Q差分负载下可实现最佳灵敏度和输出功率,具有高链路预算,最大发射输出功率为14.5dBm@900MHz,灵敏度低至-123dBm@MR-OQPSK-6.25kb/s
商品型号
AT86RF215-ZUR
商品编号
C2151562
商品封装
TQFN-48-EP(7x7)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录无线收发芯片
频率范围389.5MHz~510MHz;2.4GHz~2.4835GHz;779MHz~1.02GHz
接口类型SPI
工作电压1.8V~3.6V
应用领域IEEE Std 802.15.4;ISM
输出功率14.5dBm
属性参数值
发射电流62mA
灵敏度-123dBm
接收电流28mA
工作温度-40℃~+85℃
类型收发器

商品概述

AT86RF215是一款多频段无线电收发器,适用于各种低于1GHz的频段以及2.4GHz频段,专为智能计量和实施IEEE Std 802.15.4g - 2012 [3]、ETSI TS 102 887 - 1 [5]、IEEE Std 802.15.4 - 2015 [7]标准的应用而设计。 该器件由两个独立的收发器组成,每个收发器都有自己的基带和I/Q数据接口。AT86RF215集成了两个收发器和两个基带内核,形成两个独立的无线电系统。收发器高度集成,最大限度地减少了印刷电路板(PCB)上所需的外部组件数量。电源电压范围为1.8V至3.6V。采用26MHz温度控制振荡器(TCXO)或晶体振荡器(XTAL)作为参考时钟。 AT86RF215允许在低于1GHz和2.4GHz频段同时进行独立接收。每个射频(RF)端口通过平衡差分信号对访问。使用50Ω差分负载可实现最佳灵敏度和输出功率。该器件具有高链路预算,在900MHz时最大发射输出功率为14.5dBm,在MR - OQPSK - 6.25kb/s时灵敏度低至 - 123dBm。 该器件通过快速串行外设接口(SPI)进行控制。专用的MAC硬件、随机数发生器和板载电池监测功能提高了整个系统的效率和时序性能。 AT86RF215可与外部微控制器(如Atmel SAM4系列)和/或外部基带处理器配合使用。

商品特性

  • 完全集成的无线电收发器,覆盖389.5 - 510MHz / 779 - 1020MHz / 2400 - 2483.5MHz,包括欧洲、中国、北美、韩国、日本和全球的ISM频段
  • I/Q数据接口:一个发射(TX)和两个接收(RX)串行低压差分信号(LVDS)接口,13位I/Q数据接口,采样频率高达4MHz
  • 收发器控制接口:SPI(串行外设接口)
  • 支持的物理层(专有)MR - FSK符号速率:50、100、150、200、300*、400ksymbol/s;1/2 - FEC速率:RSC和NRNSC,有/无交织,阶数:2级、4级
  • 多种数据速率选项
  • 频段I(433/470/780/863/868/915/917/920MHz)和频段II(2450MHz)的双向差分RF信号端口
  • 低于1GHz和2.4GHz收发器可同时工作
  • 独立的2k字节接收(RX)和发射(TX)帧缓冲区
  • IEEE MAC支持:帧过滤(IEEE Std 802.15.4 - 2006)、FCS处理、自动确认(IEEE Std 802.15.4 - 2006)、带自动发射的CCA
  • 业界领先的链路预算
  • 在900MHz频段可编程发射输出功率高达 + 14.5dBm
  • 低于1GHz和2.4GHz收发器的噪声系数低于5dB
  • 在6.25kb/s的MR - O - QPSK模式下,接收器灵敏度低至 - 123dBm
  • 无线电收发器特性:集成的TX/RX开关、LNA、PLL环路滤波器和RF前端控制、支持跳频的快速锁定PLL、自动滤波器校准
  • 接收信号强度指示/能量检测
  • 真随机数发生器
  • 优化设计,降低物料清单成本,易于生产
  • 低电源电压范围为1.8V至3.6V
  • 内部电压调节器和电池监测功能
  • MR - FSK和MR - OQPSK的低功耗模式(RPC)
  • 低电流消耗(包括基带处理/无I/Q接口):深度睡眠模式30nA,接收监听模式6..28mA(取决于RPC模式),接收激活模式28mA,发射模式在输出功率为14dBm时62mA
  • 工业温度范围为 - 40℃至 + 85℃
  • 48引脚薄型无铅塑料QFN封装
