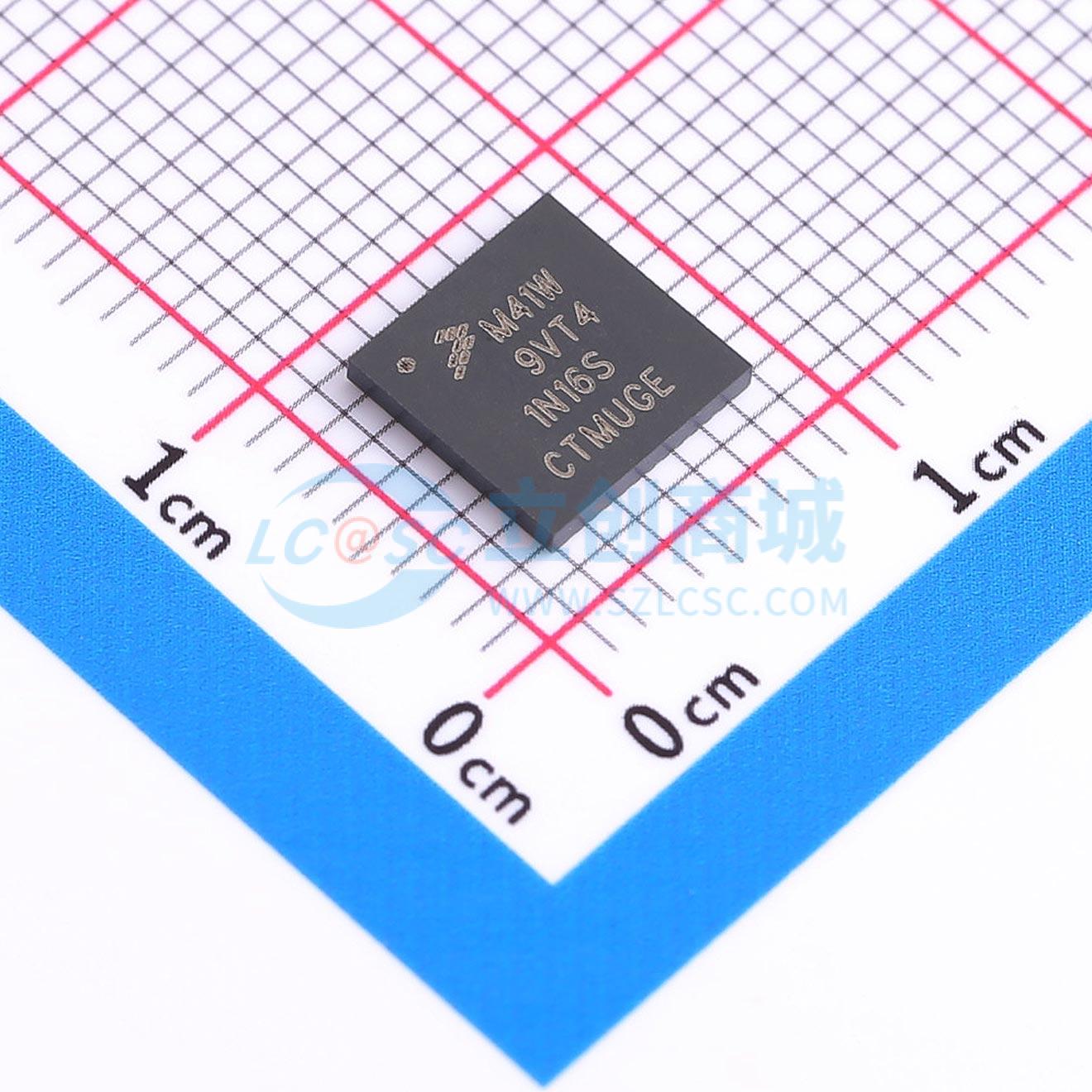

温馨提醒：图片仅供参考，商品以实物为准

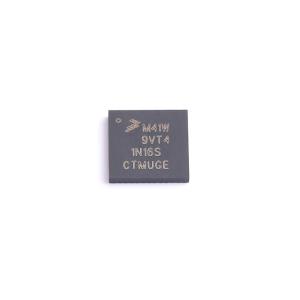

MKW41Z512VHT4R
多标准无线电系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KW41Z/31Z/21Z是超低功耗、高度集成的单芯片设备，可为便携式、极低功耗嵌入式系统提供蓝牙低功耗 (BLE)、通用FSK（250、500和1000 kbps）或IEEE标准802.15.4 RF连接。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- MKW41Z512VHT4R
- 商品编号
- C2151573

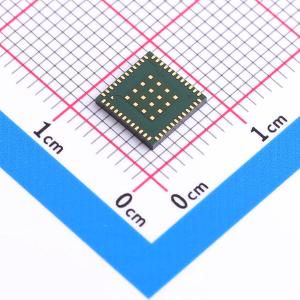

- 商品封装
- QFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 2.36GHz~2.483GHz | |
| 接口类型 | I2C；SPI；UART | |
| 工作电压 | 900mV~4.2V | |
| 应用领域 | 蓝牙；802.15.4 | |
| 输出功率 | 3.5dBm | |
| 数据速率 | 1Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 6.1mA | |
| 灵敏度 | -95dBm | |
| 接收电流 | 6.8mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+105℃ | |
| 类型 | 收发器 |
商品概述
KW41Z/31Z/21Z是超低功耗、高度集成的单芯片设备，可为便携式、极低功耗嵌入式系统提供蓝牙低功耗 (BLE)、通用FSK（250、500和1000 kbps）或IEEE标准802.15.4 RF连接。
商品特性
- 2.4 GHz蓝牙低功耗ver. 4.2兼容，支持最多2个同时的硬件连接
- IEEE Std.802.15.4兼容，支持双PAN
- 通用FSK调制，数据速率：250、500和1000 kbps
- 调制方式：GFSK BT = 0.3、0.5、0.7；FSK/MSK，调制指数：0.32、0.5或0.7
- 典型接收器灵敏度 (BLE) = -95 dBm
- 典型接收器灵敏度 (802.15.4) = -100 dBm
- 典型接收器灵敏度 (250 kbps GFSK - BT = 0.5, h = 0.5) = -100 dBm
- 可编程发射机输出功率：-30 dBm至3.5 dBm
- 低外部组件数量，适用于低成本应用
- 片上巴伦，单端双向RF端口
- 高达48 MHz ARM Cortex - M0+内核
- 片上512/256 KB闪存
- 片上128/64 KB SRAM
- 收发器电流（DC - DC降压模式，3.6 V电源）：典型Rx电流6.8 mA，典型Tx电流6.1 mA（0 dBm输出）
- 低功耗模式 (VLLSO) 电流：182 nA
- 九个MCU低功耗模式，可根据应用要求进行功率优化
- DC - DC转换器支持降压、升压和旁路操作模式
- 直接内存访问 (DMA) 控制器
- 计算机运行正常 (COP) 看门狗
- 串行线调试 (SWD) 接口和微跟踪缓冲区
- 位操作引擎 (BME)
- 16位模数转换器 (ADC)
- 12位数模转换器 (DAC)
- 6位高速模拟比较器 (CMP)
- 1.2 V电压参考 (VREF)
- 16位低功耗定时器 (LPTMR)
- 3个定时器模块 (TPM)：一个4通道TPM和两个2通道TPM
- 可编程中断定时器 (PIT)
- 实时时钟 (RTC)
- 2个串行外设接口 (SPI) 模块
- 2个I²C模块
- 时钟支持26和32 MHz用于BLE和FSK模式，32 MHz用于IEEE标准802.15.4，32.768 kHz晶体振荡器
- 电压范围：0.9V至4.2V
- 温度范围：-40至105℃（LQFN），-40至85℃（WLCSP）
- 触摸感应输入
- 通用输入/输出
- 低功耗UART模块
- 载波调制器定时器 (CMT)
- AES - 128硬件加速器 (AESA)
- 真随机数发生器 (TRNG)
- 高级闪存安全
- 每个芯片60位唯一识别号
- 40位唯一媒体访问控制 (MAC) 子地址
- 蓝牙 - LE v4.2安全连接
- IEEE标准802.15.4 - 2011兼容安全
