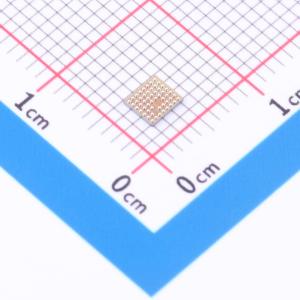

温馨提醒：图片仅供参考，商品以实物为准
DA14683-00000U22
DA14683-00000U22
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- DA14683-00000U22
- 商品编号
- C2151516
- 商品封装
- UFBGA-53
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | - | |
| 接口类型 | I2S；SPI；USB；UART | |
| 工作电压 | - | |
| 应用领域 | 蓝牙 | |
| 输出功率 | 0dBm |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 3.4mA | |
| 灵敏度 | -94dBm | |
| 接收电流 | 3.1mA | |
| 典型应用频率 | 2.4GHz | |
| 工作温度 | -40℃~+100℃ |
商品概述
DA14683是一款灵活的片上系统，集成了应用处理器、存储器、加密引擎、电源管理单元、数字和模拟外设，以及低功耗蓝牙MAC引擎和无线电收发器。 DA14683基于ARM Cortex - M0 CPU，最高可提供86 DMIPS（系统最高速度为96 MHz），并具备灵活的内存架构，支持从嵌入式内存（RAM、ROM）或非易失性内存（OTP或外部Quad - SPI FLASH）执行代码。 DA14683先进的电源管理单元使其能够由一次电池和二次电池供电，还能为外部设备供电。片上充电器和电量计可让DA14683通过USB为可充电电池充电。 DA14683具备增强的安全特性，如密钥操作、安全启动（即仅当FLASH镜像通过认证时才启动系统）、完整的公/私钥硬件加速引擎和硬件真随机数发生器（TRNG）。 有多种优化的睡眠模式，可在无活动时降低功耗。
商品特性
- 符合蓝牙v5.0、ETSI EN 300 328和EN 300 440 Class 2（欧洲）、FCC CFR47 Part 15（美国）和ARIB STD - T66（日本）标准
- 灵活的处理能力：0 Hz至96 MHz的32位ARM Cortex - M0，带有4路组相联缓存
- 三种优化电源模式（扩展睡眠、深度睡眠和休眠），可将电流降至800 nA
- 存储器：64 kB一次性可编程（OTP）存储器；128 kB具备数据保留功能的SRAM；16 kB具备保留功能的缓存SRAM；128 kB ROM（包括引导ROM和BLE协议栈）
- 电源管理：集成降压DC - DC转换器（1.7 V - 4.75 V）；为外部设备提供三个电源引脚；支持锂聚合物、锂离子、纽扣、镍氢和碱性电池；充电器（最高5.0 V），充电曲线可编程；高精度电量计；可编程欠压检测阈值
- 数字控制振荡器和PLL：16/32 MHz晶体振荡器；16 MHz RC振荡器；32 kHz晶体和RC振荡器；11.4 kHz RCX振荡器；最高96 MHz的低功耗PLL
- 三个带PWM的通用定时器/计数器；一个16位向上/向下定时器/计数器，在扩展/深度睡眠模式下可使用PWM
- 应用加密引擎，支持ECC、AES256、SHA - 1、SHA - 256、SHA - 512和真随机数发生器
- 数字接口：37个（AQFN）或21个（WLCSP）通用I/O，电压电平可编程；Quad - SPI FLASH接口；两个UART，其中一个具备硬件流控制；两个SPI + TM接口；两个100 kHz、400 kHz的I2C总线接口；三轴正交解码器；PDM + 硬件抽取器（2个麦克风或2个扬声器）；最高8通道的I2S/PCM主/从接口；带消抖功能的键盘扫描器；红外（IR）接口（PWM）；USB 1.1全速（FS）设备接口
- 模拟接口：8通道10位ADC，具备平均功能；三个匹配的白光LED驱动器；温度传感器
- 无线电收发器：2.4 GHz CMOS收发器，集成巴伦；50 Ω匹配单天线接口；0 dBm发射输出功率； - 94 dBm接收灵敏度（BLE）；VBAT1（3 V）供电电流：发射：3.4 mA，接收：3.1 mA（使用理想DC - DC转换器时）
- 封装：60引脚、6 mmx6 mm的AQFN；53球、3.406 mmx3.010 mm的WLCSP
