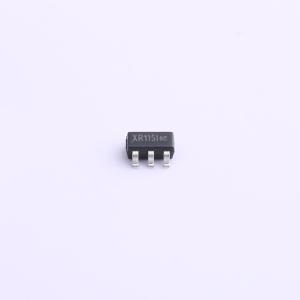

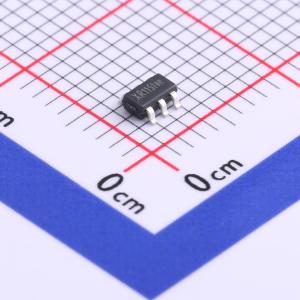

温馨提醒：图片仅供参考，商品以实物为准
XR1151
1.2MHz升压DC/DC转换器 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XR1151是一款1.2MHz升压开关稳压器,内部集成2A MOSFET开关,可在低至1.6V的输入电压下产生高达6V的输出电压。适用于空间受限的应用,开关频率为1.2MHz,允许使用小型、低成本和低外形的外部组件。内部软启动功能和低关断电流（0.5uA）使其在多种应用中表现出色。
- 品牌名称
- xysemi(赛芯微)
- 商品型号
- XR1151
- 商品编号
- C21672
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 1.6V~6V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 65uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XR1151升压开关稳压器可从低至1.6V的输入电压产生高达6V的输出电压。它以1.2MHz的频率进行开关操作，非常适合空间有限的应用，允许使用体积小、成本低且外形扁平的外部元件。其内部的2A、100mΩ NMOS开关即使在重载情况下也能提供高效率，而恒定频率、电流模式架构可产生易于滤波的低且可预测的输出噪声。内部频率补偿设计用于适配陶瓷输出电容器，进一步降低噪声。该器件的关断电流极低，仅为0.5uA。 XR1151采用6引脚SOT - 23封装。
商品特性
- 内部2A MOSFET开关
- 1.2MHz开关频率
- 集成软启动功能
- 低至1.6V的输入电压工作
- 低导通电阻开关：输出5V时为100mΩ
- 从3.3V输入提供800mA的5V输出
- 从2.5V输入提供800mA的3V输出
- 使用小型、低外形的外部元件
- 低外形（1mm）：SOT - 23（薄型SOT）封装
应用领域
- 白光LED驱动器电源
- 本地3.3V或5V电源
- 电池备份
