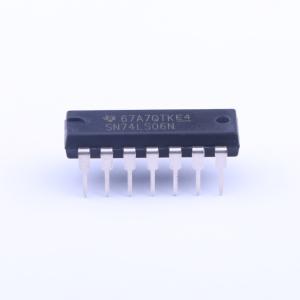

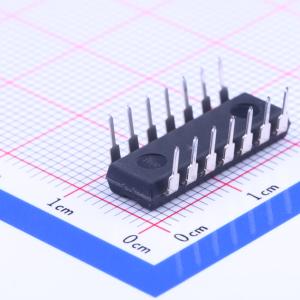

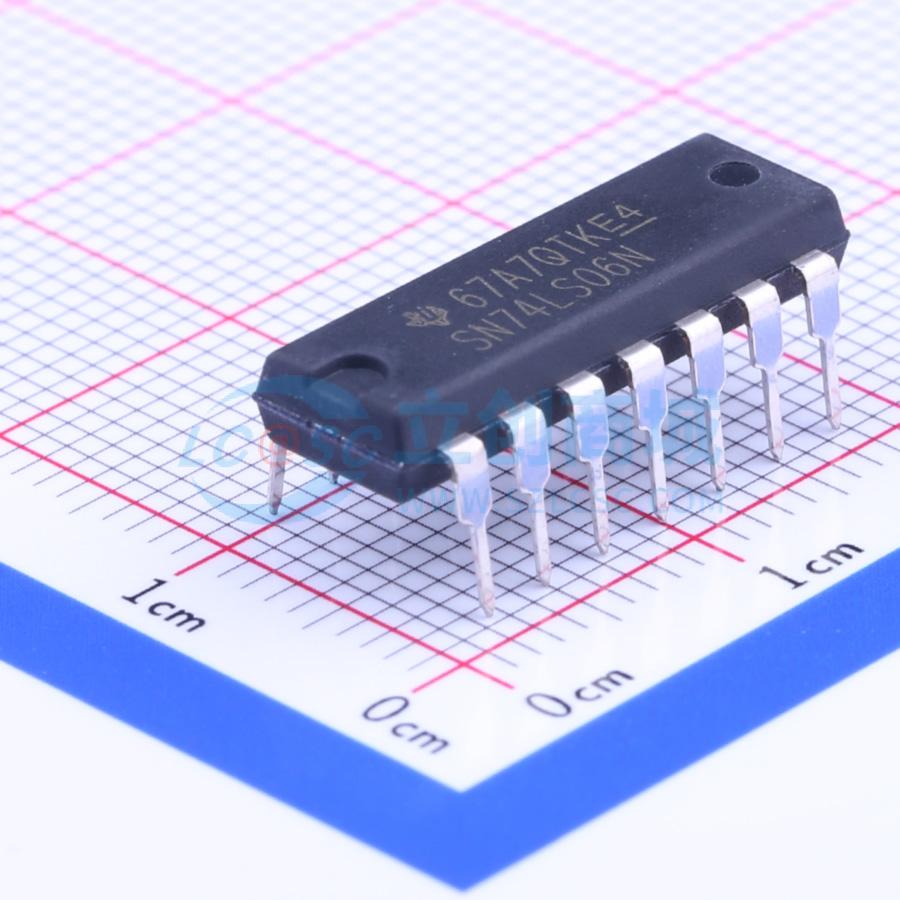

SN74LS06N
六路反相器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS06 具有集电极开路输出的 6 通道、4.75V 至 5.25V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS06N
- 商品编号
- C21803
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | - | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 通道数 | 6 | |
| 灌电流(IOL) | 40mA | |
| 拉电流(IOH) | 250uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 700mV | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 功能特性 | - |
商品概述
本产品为六反相缓冲/驱动器，带有高压开集输出，可适配不同电平接口，也可作为反相缓冲器使用，提供多种型号与封装类型，部分引脚无内部连接。主要参数如下：LS06额定输出电压30V，SN74LS16额定输出电压15V；SN54LS06最大灌电流30mA，SN74LS06与SN74LS16最大灌电流40mA；典型功耗175mW，平均传输延迟时间8ns；最大额定电源电压Vcc为7V，最大额定输入电压为7V；存储温度范围为-65℃~150℃
商品特性
- 可将TTL电平转换为MOS电平
- 具备高灌电流能力
- 输入配备钳位二极管，可简化系统设计
- 采用开集输出架构
- 输入与大多数TTL系列电路完全兼容
- 输入二极管钳位可减小传输效应
应用领域
- 高电平电路接口
- 驱动大电流负载
- 作为反相缓冲器驱动TTL输入
- 驱动指示灯与继电器
