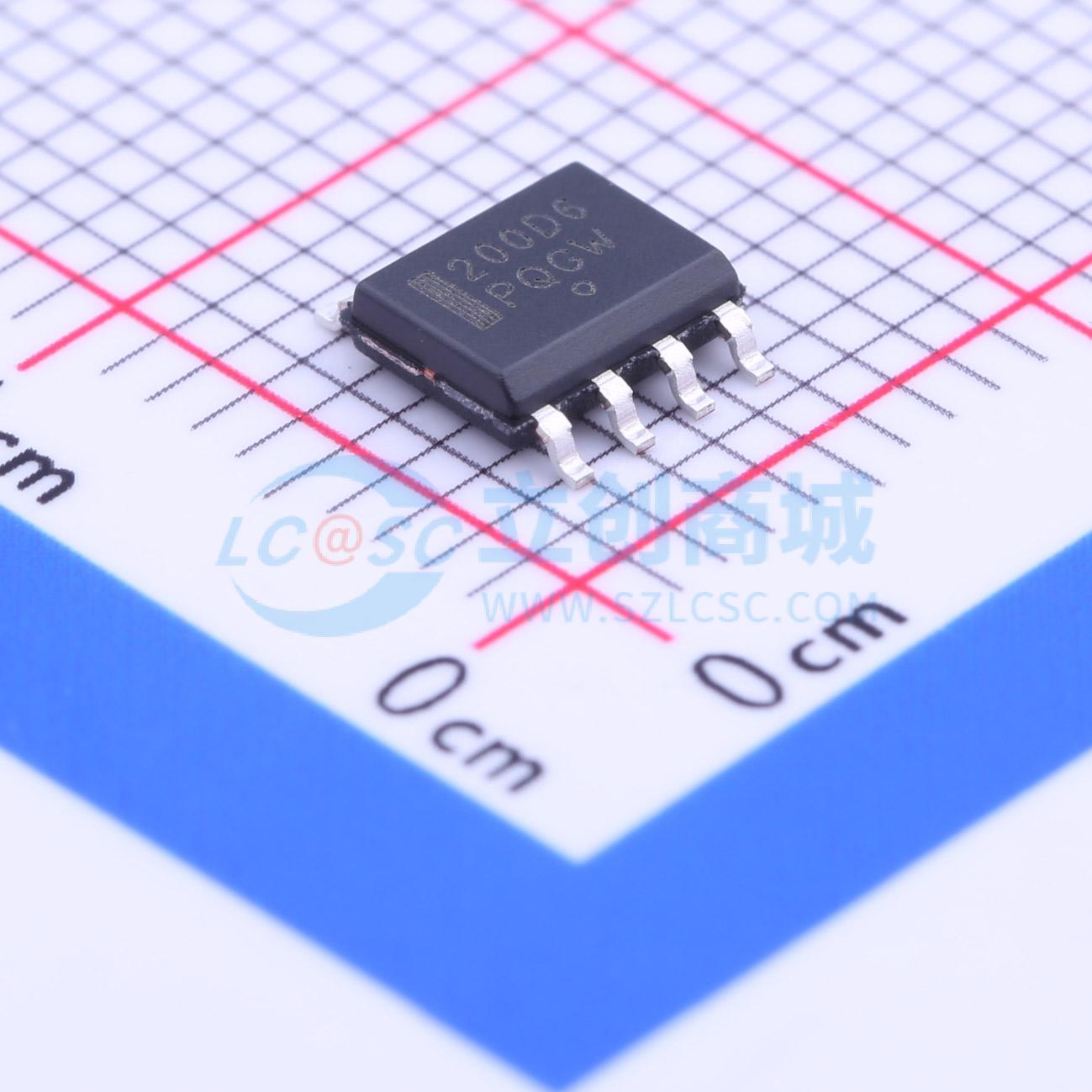

温馨提醒：图片仅供参考，商品以实物为准

NCP1200D60R2G

PWM电流模式低功率通用离线电源控制器

描述: NCP1200采用SOIC−8或PDIP−8封装，是超紧凑型开关电源领域的重大突破。凭借全新设计理念，该电路仅需少量外部元件，即可实现完整的离线电池充电器或备用开关电源。此外，集成的输出短路保护功能使设计人员能够采用简化的反馈方案，构建极具成本效益的AC−DC墙式适配器。该控制器内部结构以固定的40 kHz、60 kHz或100 kHz频率运行，可驱动IGBT或MOSFET等低栅极电荷开关器件，因此所需的工作功率极低。基于电流模式控制，NCP1200极大简化了可靠且经济的离线转换器设计，具有极低的声学噪声和固有的逐脉冲控制能力。当电流设定值低于给定值（例如输出功率需求降低）时，该IC会自动进入跳周期模式，在轻载条件下实现出色的效率。由于此过程发生在低峰值电流下，因此不会产生声学噪声。最后，该IC由直流母线自供电，无需辅助绕组。这一特性确保了在低输出电压或短路情况下的正常运行。NCP1200采用标准的电流模式架构，关断时间由峰值电流设定值决定。在追求低元件数量的应用中，该元件是理想之选，尤其适用于低成本AC−DC适配器、辅助电源等。凭借其高性能高压技术，NCP1200集成了基于UC384X电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和自供电电路。这意味着NCP1200无需辅助绕组即可工作：产品直接从高压母线获取电源，并为IC提供VCC。这种系统称为动态自供电（DSS）。
品牌名称: onsemi(安森美)
商品型号: NCP1200D60R2G
商品编号: C21838
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)
	工作温度	-25℃~+125℃@(Tj)
	反馈方式	副边反馈

商品概述

NCP1200采用SOIC−8或PDIP−8封装，是超紧凑型开关电源领域的重大突破。凭借全新设计理念，该电路仅需少量外部元件，即可实现完整的离线电池充电器或备用开关电源。此外，集成的输出短路保护功能使设计人员能够采用简化的反馈方案，构建极具成本效益的AC−DC墙式适配器。该控制器内部结构以固定的40 kHz、60 kHz或100 kHz频率运行，可驱动IGBT或MOSFET等低栅极电荷开关器件，因此所需的工作功率极低。基于电流模式控制，NCP1200极大简化了可靠且经济的离线转换器设计，具有极低的声学噪声和固有的逐脉冲控制能力。当电流设定值低于给定值（例如输出功率需求降低）时，该IC会自动进入跳周期模式，在轻载条件下实现出色的效率。由于此过程发生在低峰值电流下，因此不会产生声学噪声。最后，该IC由直流母线自供电，无需辅助绕组。这一特性确保了在低输出电压或短路情况下的正常运行。 NCP1200采用标准的电流模式架构，关断时间由峰值电流设定值决定。在追求低元件数量的应用中，该元件是理想之选，尤其适用于低成本AC−DC适配器、辅助电源等。凭借其高性能高压技术，NCP1200集成了基于UC384X电源通常所需的所有必要元件：定时元件、反馈器件、低通滤波器和自供电电路。这意味着NCP1200无需辅助绕组即可工作：产品直接从高压母线获取电源，并为IC提供VCC。这种系统称为动态自供电（DSS）。

商品特性

无需辅助绕组即可运行
内置输出短路保护
极低的空载待机功耗
具备跳周期功能的电流模式控制
内部前沿消隐
250 mA峰值电流源/吸收能力
内部固定频率为40 kHz、60 kHz和100 kHz
可直接连接光耦
内置频率抖动功能，降低EMI
提供用于瞬态和交流分析的SPICE模型
内部温度关断保护
这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准

应用领域

AC−DC适配器
离线电池充电器
辅助/附属电源（USB、家电、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	16V
	开关频率	60kHz
	最大占空比	80%
