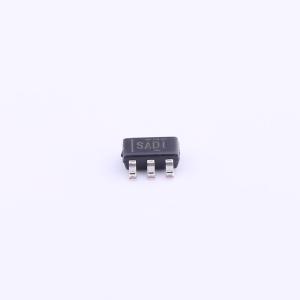

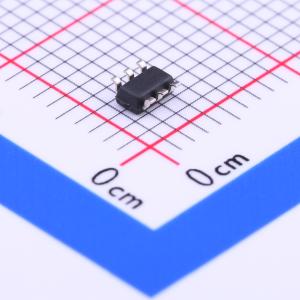

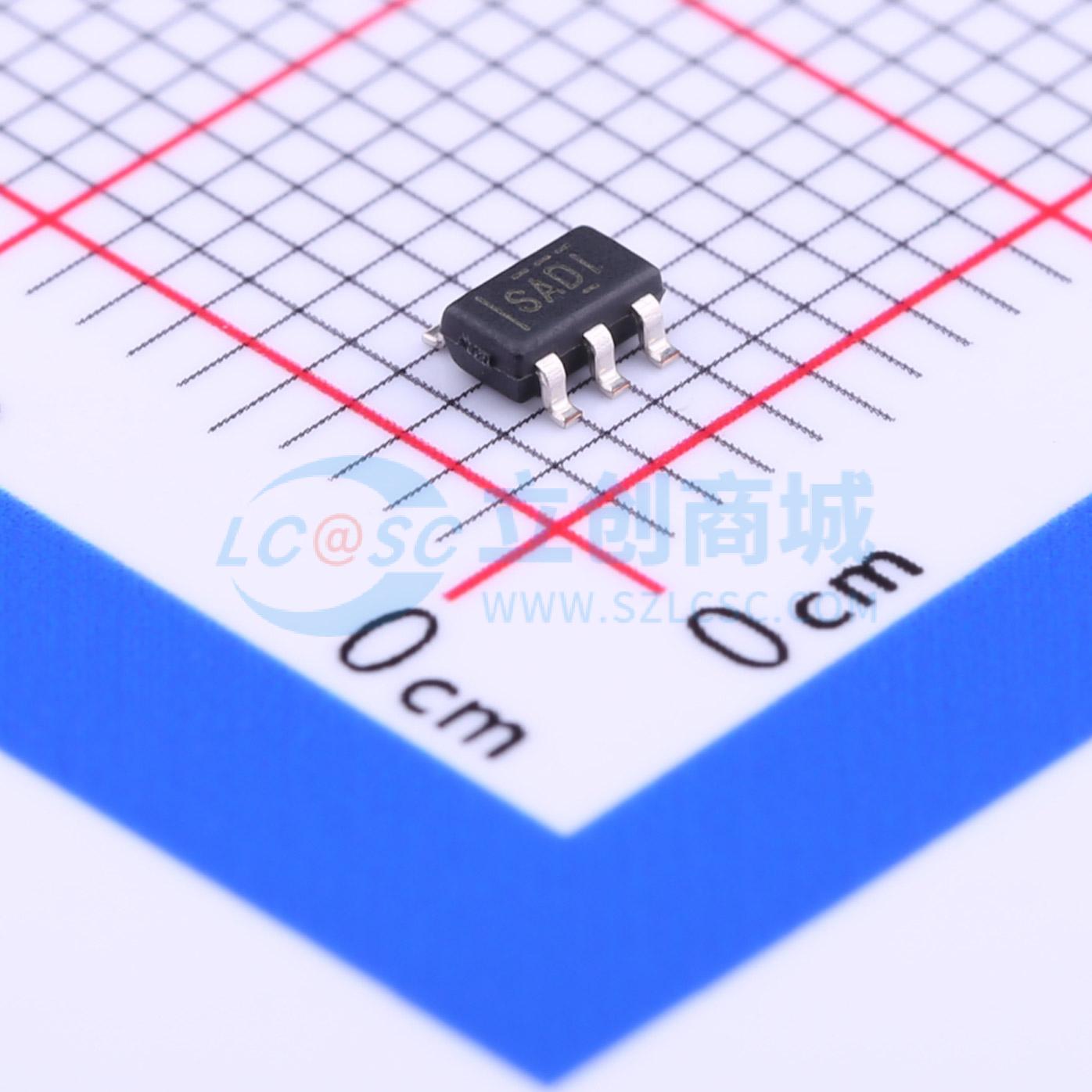

SN65220DBVR
TVS 6V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN65220 单路通用串行总线端口瞬态抑制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65220DBVR
- 商品编号
- C21787
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 7V | |
| 击穿电压 | 7V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 35pF |
商品概述
SN65220 是单通道瞬态电压抑制器，而 SN65240 和 SN75240 是双通道瞬态电压抑制器，旨在为通用串行总线（USB）全速端口提供电气噪声瞬态保护。请注意，该器件的输入电容使其不适用于高速 USB 2.0 应用。 任何带线缆的 I/O 都可能受到来自各种来源的电气噪声瞬态影响。如果这些噪声瞬态的幅度和持续时间足够大，可能会损坏 USB 收发器和/或 USB 专用集成电路（ASIC）。 USB 端口通常采用 3V 或 5V 数字 CMOS 工艺实现，其静电放电（ESD）保护能力非常有限。SN65220、SN65240 和 SN75240 可显著提高端口的 ESD 保护水平，并降低 USB 端口电路损坏的风险。 SN65220、SN65240 和 SN75240 的 IEC1000 - 4 - 2 ESD 性能是在系统级进行测量的。因此，系统设计会影响这些测试的结果。通过合理的电路板设计和布局，可达到较高的合规水平。
商品特性
- 设计用于保护亚微米 3V 或 5V 电路免受噪声瞬态影响
- 端口 ESD 保护能力超过：
- 15kV 人体模型
- 2kV 机器模型
- 采用 WCSP 芯片级封装
- 最小关断电压……6V
- 6V 时最大漏电流……1μA
- 典型电容……35pF
应用领域
- USB 全速主机、集线器或外设端口
