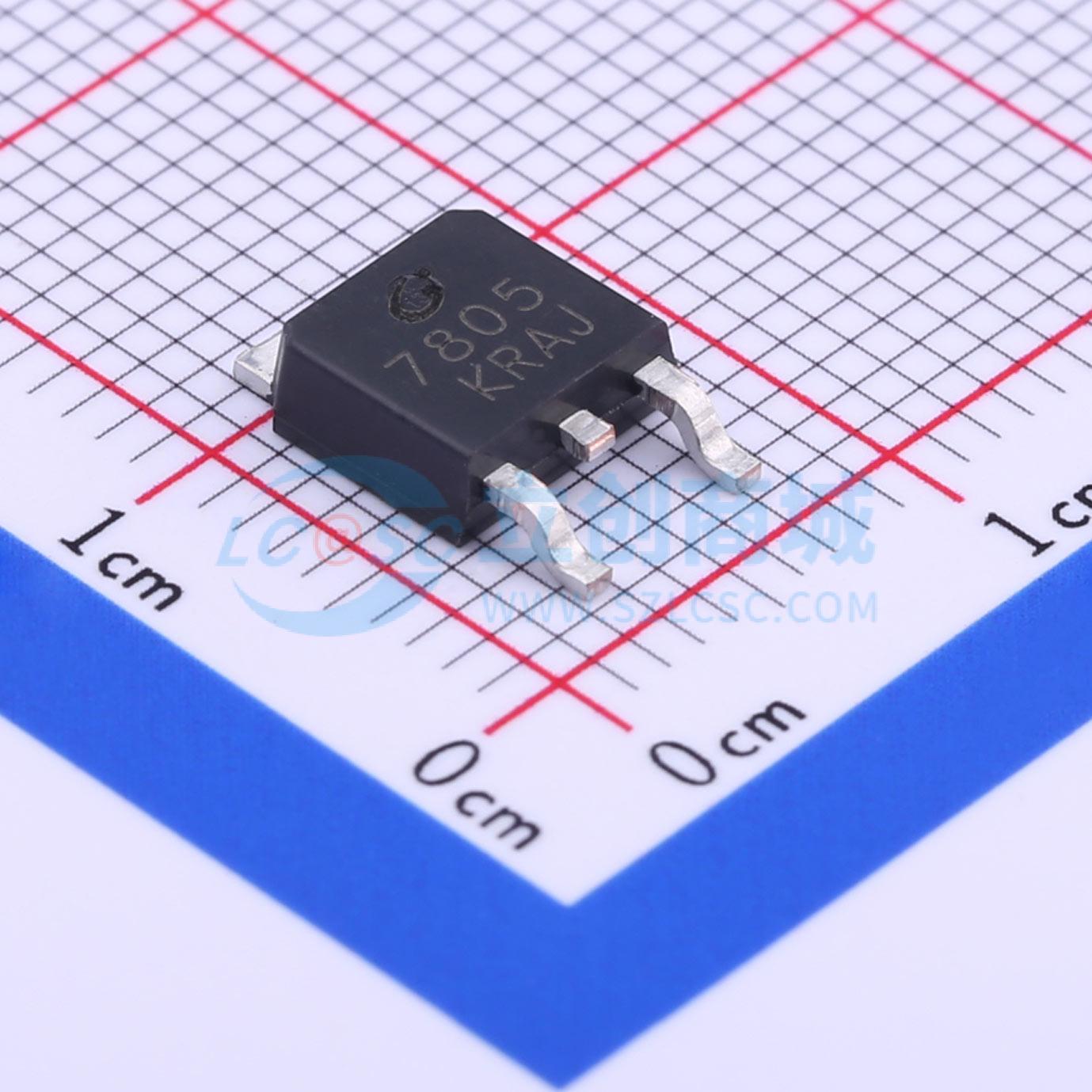

CJ7805 3%
5V 1.5A 35V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 5V输出线性稳压，精度+/- 3%
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ7805 3%
- 商品编号
- C21706
- 商品封装
- TO-252-2(DPAK)
- 包装方式
- 编带
- 商品毛重
- 0.516克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 35V | |
| 输出电压 | 5V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 73dB@(120Hz) | |
| 压差 | 2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | - | |
| 功能特性 | 短路保护 | |
| 工作温度 | -25℃~+125℃@(Tj) | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
CJ78系列是一组具有多种固定输出电压的三端正电压线性稳压器。在散热良好的条件下，它可以提供高达1.5A的输出电流，并且具有内部电流限制、短路保护、热关断保护和输出晶体管SOA保护功能，这使得它相对不易损坏。虽然这些器件被设计为无需外部组件的固定电压稳压器，但它们可以与外部组件一起使用以获得可调电压和电流。因此，CJ78系列被广泛用作固定电压稳压器，包括本地（板上）稳压器，以消除与单点调节相关的噪声和功率分配问题。
商品特性
- 在结温T_J = 25°C时，输出电流高达1.5A
- 提供固定的5.0V、6.0V、8.0V、9.0V和12V输出电压
- 在结温T_J = 25°C时，输出电压容差为±3%；在工作结温范围内，输出电压容差为±5%
- 线路调整率：在T_J = 25°C时为4.0 ~ 12mV（典型值）
- 负载调整率：在T_J = 25°C时为9.0 ~ 14mV（典型值）
- 压差：在输出电压V_OUT = 5.0V、电流为1A时为2V
- 电源抑制比：在输出电压V_OUT = 5.0V、频率为120Hz时大于55dB
- 工作结温范围：-40 ~ 125°C
- 内部电流限制
- 输出晶体管SOA保护
- 短路保护
- 热关断保护
应用领域
- 交流逆变器
- 直流电机驱动器
- 家用电器
- 暖通空调系统
- 工业电源
- 开关电源后级调节
- 太阳能串逆变器
- 测试和测量设备
