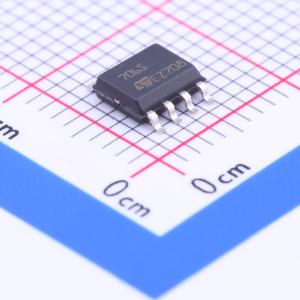

温馨提醒：图片仅供参考，商品以实物为准

STM706SM6F

3V监控器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STM70x 监控器是独立设备，可提供微处理器监控功能。精密电压基准和比较器会监控 VCC 输入，以检测是否超出容差范围。当 VCC 出现异常时，复位输出 (RST) 会被强制拉低（对于 RST 则为拉高）。这些设备还提供看门狗定时器（STM708T/S/R 除外）以及电源故障比较器，可为系统提供电源即将故障的早期预警。 STM706P 设备与 STM706R 设备相同，只是其复位输出为高电平有效。这些设备提供标准 8 引脚 SOIC 封装或节省空间的 8 引脚 TSSOP 封装。
品牌名称: ST(意法半导体)
商品型号: STM706SM6F
商品编号: C222079
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

STM70x 监控器是独立设备，可提供微处理器监控功能。精密电压基准和比较器会监控 VCC 输入，以检测是否超出容差范围。当 VCC 出现异常时，复位输出 (RST) 会被强制拉低（对于 RST 则为拉高）。这些设备还提供看门狗定时器（STM708T/S/R 除外）以及电源故障比较器，可为系统提供电源即将故障的早期预警。 STM706P 设备与 STM706R 设备相同，只是其复位输出为高电平有效。这些设备提供标准 8 引脚 SOIC 封装或节省空间的 8 引脚 TSSOP 封装。

商品特性

精密 VCC 监控 T：3.00 V ≤ VRST ≤ 3.15 V – S：2.88 V ≤ VRST ≤ 3.00 V – R：STM706P：2.59 V ≤ VRST ≤ 2.70 V RST 和 RST 输出
200 ms（典型值）复位恢复时间 (trec)
看门狗定时器 - 1.6 s（典型值）
手动复位输入 (MR)
电源故障比较器 (PFI/PFO)
低电源电流 - 40 μA（典型值）
保证在 VCC = 1.0 V 时 RST (RST) 有效
工作温度：-40 °C 至 85 °C（工业级）
符合 RoHS 标准 – 无铅元件符合 RoHS 指令

应用领域

计算机
控制器
智能仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交12单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	工作电压	1V~5.5V
	复位有效电平	低电平有效
	阈值电压	2.93V

	属性	参数值
	受监控电压数	1
	手动复位	有
	看门狗定时器	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Ta)
	静态电流(Iq)	40uA
