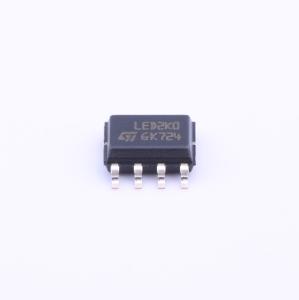

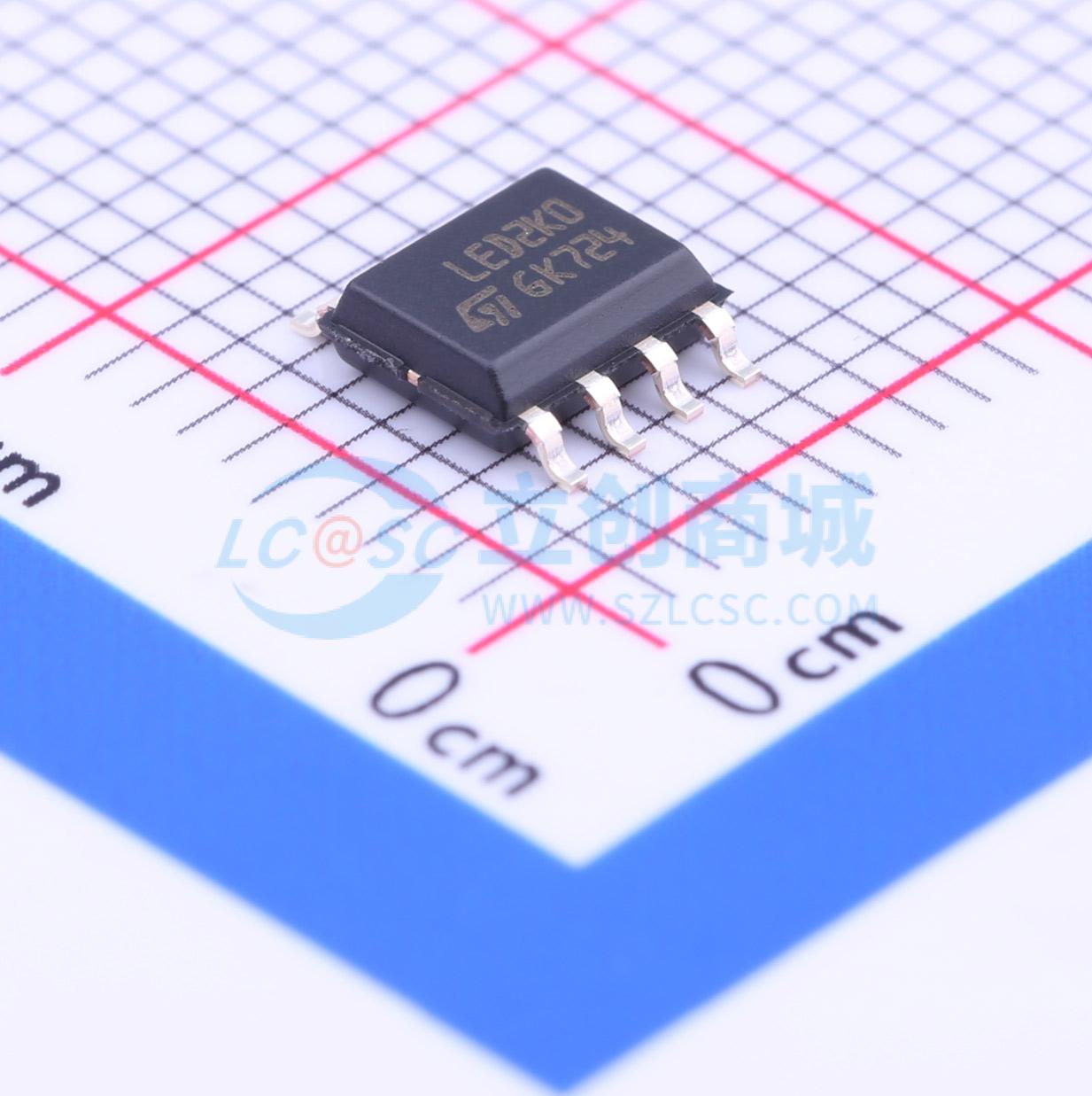

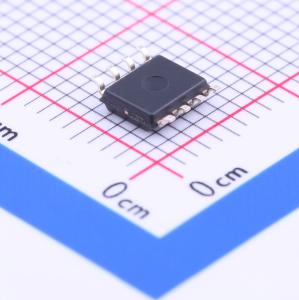

LED2000DR

输出3A 降压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持同步整流的3 A单片式降压电流源
品牌名称: ST(意法半导体)
商品型号: LED2000DR
商品编号: C222073
商品封装: SO-8
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

LED2000 是一款850 kHz固定开关频率的单片降压DC-DC转换器，设计为精确的恒流源，可调节电流能力高达3 A DC。内置的PWM调光电路具有LED亮度控制功能。通过将一个检测电阻连接到反馈引脚来设置受控输出电流。内置同步整流和典型的100 mV RSENSE电压降提高了效率性能。由于高开关频率和陶瓷输出电容兼容性，整个应用的尺寸被最小化。该器件具有全面的热过载、过流和输出短路保护。LED2000提供VQFPN4 4x4 mm 8引脚和标准SO8封装。

商品特性

3.0 V 至 18 V 工作输入电压范围
850 kHz 固定开关频率
典型电流检测电压降 100 mV
PWM 调光
输出电流精度 ±7%
同步整流
HS 典型 RDS(on) 95 mΩ / LS 典型 RDS(on) 69 mΩ
峰值电流模式架构
内置补偿网络
内部电流限制
支持陶瓷输出电容
过热关断

应用领域

高亮度LED驱动
卤素灯替换
通用照明
标识

数据手册PDF

放大查看下载PDF

优惠活动

7.4折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~18V
	开关频率	850kHz
	通道数	1
	输出电压	-
	输出电流	700mA

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)；过流保护(OCP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	7%
