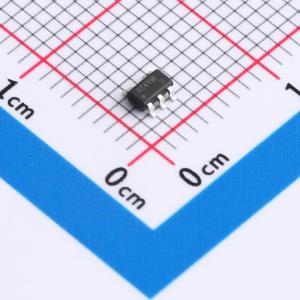

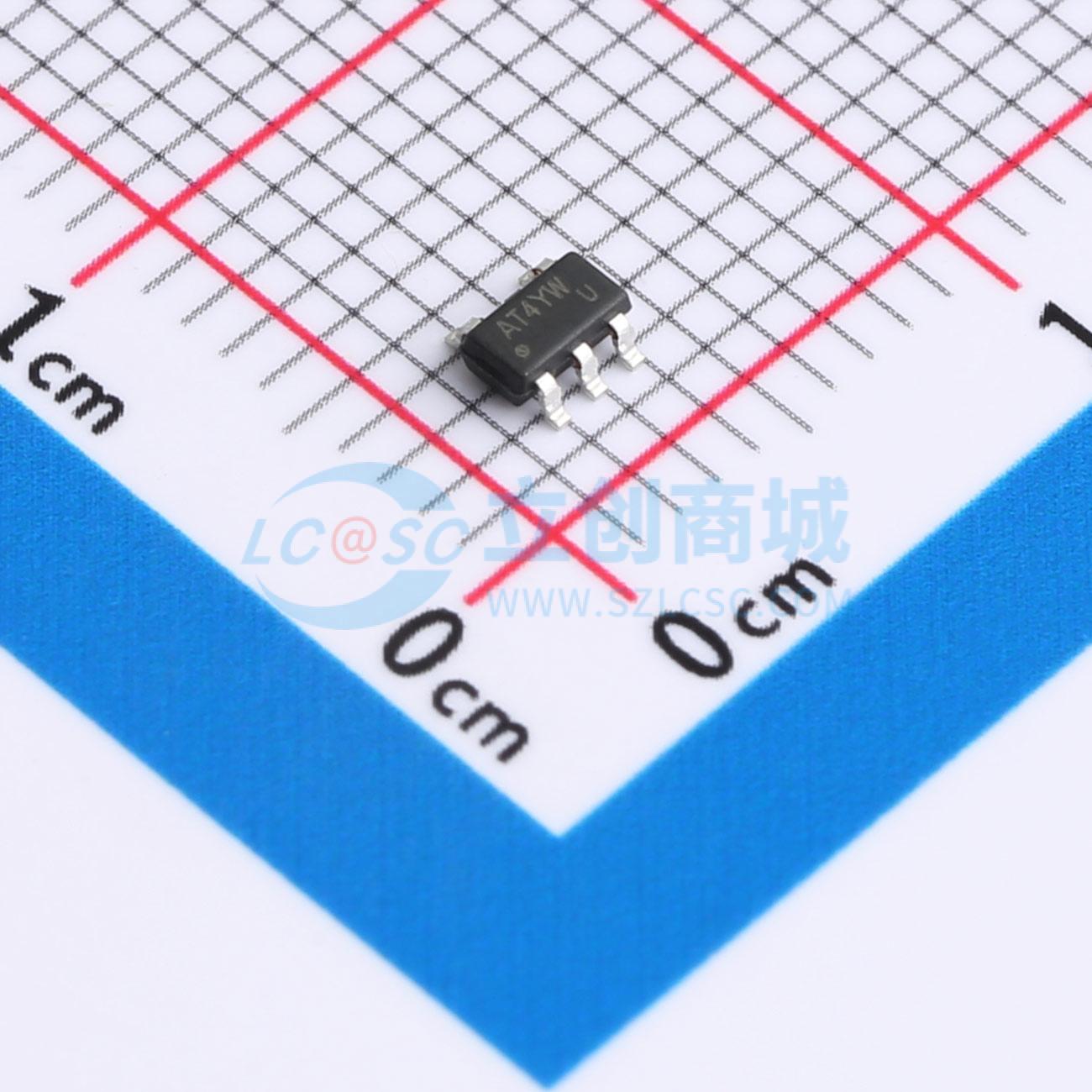

温馨提醒：图片仅供参考，商品以实物为准
TP321-TR(UMW)
通用型1MHz低功耗CMOS运放
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TP321/358 是通用的单路、双路和四路 CMOS 运算放大器，具有低失调、高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。TP321/358 具有单位增益稳定性，恒定增益带宽积为 1MHz，压摆率为 1V/μs，每个放大器仅消耗 45μA 的电源电流。轨到轨输入和输出特性允许将整个电源电压用于信号范围
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TP321-TR(UMW)
- 商品编号
- C20754794
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.042333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~6V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
UMW TP321/358 是通用型单路、双路和四路 CMOS 运算放大器，具有低失调、高频响、低功耗、低电源电压以及轨到轨输入和输出特性。该系列运算放大器在单位增益下稳定，具有恒定的 1MHz 增益带宽积和 1V/μs 压摆率，同时每个放大器仅消耗 45μA 的电源电流。其轨到轨输入和输出特性允许充分利用电源电压范围进行信号处理。这些特性的结合使得 UMW TP321/358 在 RRIO CMOS 运算放大器中表现出色且具有成本效益。由于它们能最大限度地减少电池寿命期内因电源电压变化引起的误差，并保持高共模抑制比，因此是电池供电应用的理想选择。
商品特性
- 通用型，低成本
- 增益带宽积：1MHz
- 低静态电流：45μA /放大器
- 失调电压：最大值 5.0mV
- 失调电压温度漂移：2uV/℃
- 输入偏置电流：10pA
- 共模抑制比/电源抑制比：90dB
- 单位增益稳定
- 轨到轨输入和输出
- 输入过驱时无相位反转
- 电源电压范围：2.1V 至 6.0V
- 工作温度范围：-40℃ 至 125℃
- ESD 等级：8kV - HBM，2kV - CDM，500V - MM
- 流行封装类型
应用领域
- 音频输出
- 电池与电源控制
- 烟雾/气体/环境传感器
- 医疗设备
- 便携式仪器与移动设备
