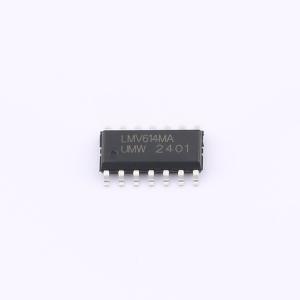

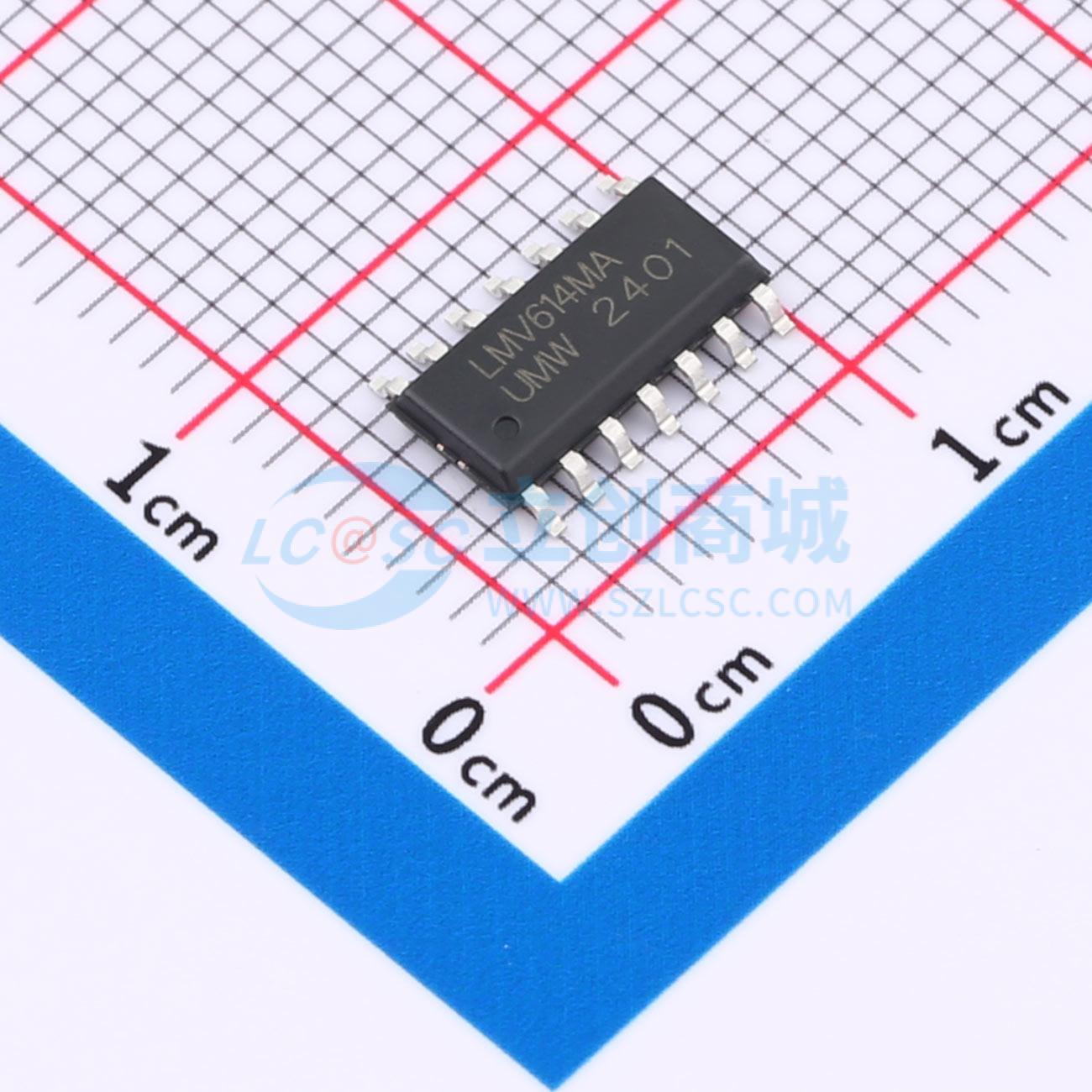

LMV614MAX(UMW)
单通道、双通道和四通道，1.4 MHz、低功耗、通用型1.8 V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单路、双路和四路低电压、低功耗运算放大器，专为低电压通用应用而设计。具有轨到轨输入或输出、1.8V 低电源电压和宽温度范围等重要特性。输入共模电压可超出电源 200mV，输出在空载时可实现轨到轨摆动，在 1.8V 电源和 2kΩ 负载下可在 30mV 范围内摆动。增益带宽为 1.4MHz，每通道静态电流典型值为 100μA。工业级温度范围为 -40℃ 至 125℃，适用于各种扩展环境应用。提供小封装形式，为需要最小 PCB 占用面积的应用提供了理想解决方案，适用于便携式和电池供电的电子设备。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LMV614MAX(UMW)
- 商品编号
- C20754796
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.5MHz | |
| 输入失调电压(Vos) | 5.5mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 420V/ms | |
| 输入偏置电流(Ib) | 35nA | |
| 输入失调电流(Ios) | 9nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 78dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 210uA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV61x 器件是单通道、双通道和四通道低电压、低功耗运算放大器。它们专为低电压通用应用而设计。其他重要产品特性包括轨到轨输入或输出、1.8V 的低电源电压和宽温度范围。LMV61x 的输入共模范围可超出电源轨 200mV，在 1.8V 电源电压下，空载时输出可摆动至轨到轨，带 2-kΩ 负载时可在轨 30mV 范围内摆动。LMV61x 在消耗 100-μA（典型值）静态电流的同时，实现了 1.4 MHz 的增益带宽。
商品特性
- 供电电压：1.8 V（典型值）
- 确保符合 1.8-V、2.7-V 和 5-V 规格
- 输出摆幅：带 600-Ω 负载时距轨 -80mV，带 2-kΩ 负载时距轨 -30mV
- V_CM = 200mV 超出轨
- 100-μA 电源电流（每通道）
- 1.4-MHz 增益带宽积
- 最大失调电压 = 4 mV
- 温度范围：-40℃ 到 125℃
应用领域
- 消费者通信
- 消费者计算
- 个人数字助理
- 音频前置放大器
