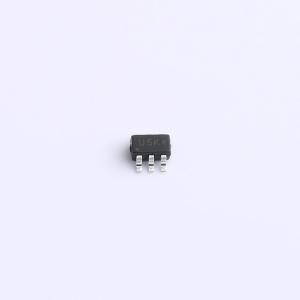

温馨提醒：图片仅供参考，商品以实物为准
ESDU5V0K4
单向ESD 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 设计用于保护对电压敏感的电子元件免受ESD和其他瞬态影响。出色的钳位能力、低泄漏、低电容和快速响应时间，为暴露于ESD的设计提供一流的保护。小尺寸、低电容和高水平ESD保护的结合，使其成为HDMI、Display Port、MDDI接口等应用的灵活解决方案。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ESDU5V0K4
- 商品编号
- C20754809
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.0329克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 25V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 125W@8/20us | |
| 击穿电压(VBR) | 8.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.8pF |
商品概述
专为保护电压敏感型电子元件免受静电放电及其他瞬态电压影响而设计。其卓越的箝位能力、低泄漏电流、低电容和快速响应时间，为易受静电放电影响的设计提供了顶级的保护方案。结合其小尺寸、低电容和高等级静电放电保护能力，使其成为诸如高清晰度多媒体接口、显示端口和移动显示数字接口等应用的灵活解决方案。
商品特性
- 四条线路的单向静电放电保护
- 低电容：0.8 pF（最大值）
- 低反向工作电压：5 V
- 低反向箝位电压
- 低泄漏电流
- 快速响应时间
应用领域
- 计算机及外设
- 音视频设备
- 高速数据线
- 显示端口
- 高清晰度多媒体接口
