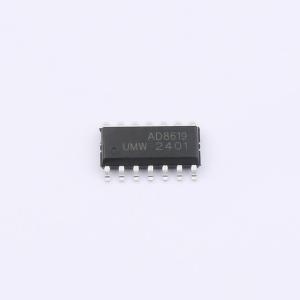

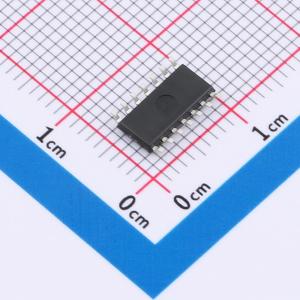

温馨提醒：图片仅供参考，商品以实物为准
AD8619ARZ(UMW)
低功耗、低噪声CMOS轨到轨输入/输出运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是单、双和四通道微功耗、轨到轨输入和输出放大器，具有低电源电流以及低输入电压和电流噪声的特点。可在1.8V至5V单电源或±0.9V和±2.5V双电源下完全工作。低噪声、极低的输入偏置电流和低功耗的组合，使其特别适用于便携式和环路供电的仪器仪表。输入和输出均能实现轨到轨摆动，使设计人员能够在低功耗单电源系统中缓冲CMOS ADC、DAC、ASIC和其他宽输出摆幅器件。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AD8619ARZ(UMW)
- 商品编号
- C20754797
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.2872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 400kHz | |
| 输入失调电压(Vos) | 2.2mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 100V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 50uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5V | |
| 双电源电压(Vee~Vcc) | -2.5V~-900mV；900mV~2.5V | |
| 功能特性 | - |
商品概述
AD8613/AD8617/AD8619是单路、双路和四路微功耗、轨到轨输入输出运算放大器，具有低供电电流以及低输入电压和电流噪声。这些器件完全指定在1.8 V至5 V单电源或±0.9 V和±2.5 V双电源下工作。低噪声、极低输入偏置电流和低功耗的结合，使得AD8613/AD8617/AD8619在便携式和环路供电仪器中特别有用。输入和输出均能实现轨到轨摆幅的能力，使设计人员能够在低功耗单电源系统中缓冲CMOS模数转换器、数模转换器、专用集成电路和其他宽输出摆幅器件。
商品特性
- 偏移电压：最大2.2 mV
- 低输入偏置电流：最大1 pA
- 单电源工作：1.8 V 到 5.5 V
- 低噪声：22 nV/√Hz
- 微功耗：每放大器最大50 μA（全温范围）
- 无相位反转
- 单位增益稳定
- 符合汽车应用认证
- 模数转换器预驱动器
- 数模转换器驱动器/电平转换器
- 低功耗专用集成电路输入或输出放大器
应用领域
- 电池供电仪器
- 多极点滤波器
- 电流分流检测
- 传感器
