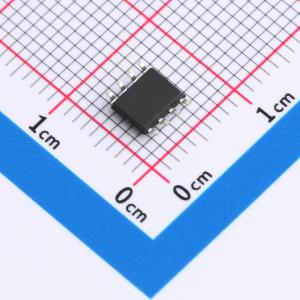

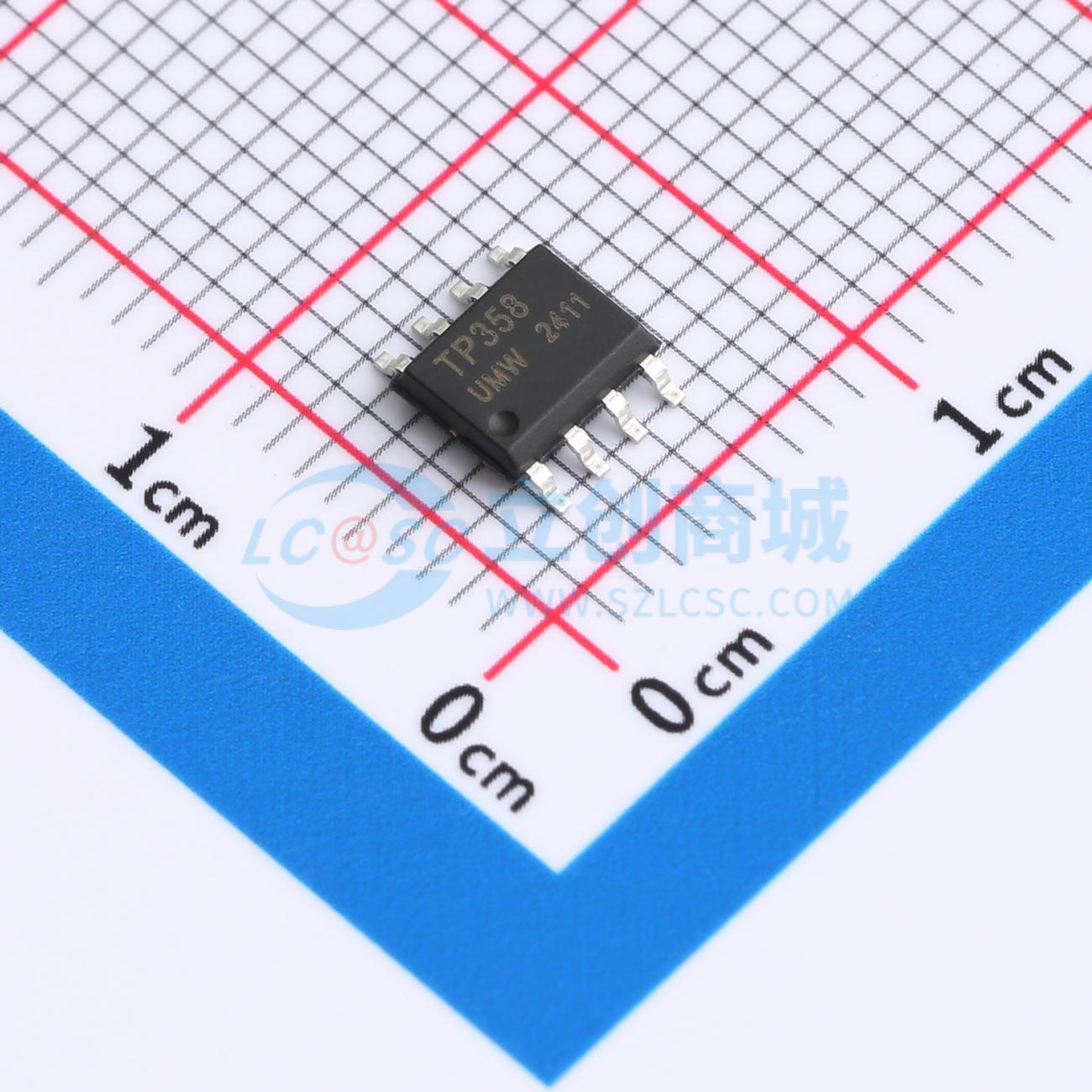

TP358-SR(UMW)
通用型1MHz低功耗CMOS运放
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP321/358 是通用的单路、双路和四路 CMOS 运算放大器，具有低失调、高频响应、低功耗、低电源电压以及轨到轨输入和输出的特点。TP321/358 具有单位增益稳定性，恒定增益带宽积为 1MHz，压摆率为 1V/μs，每个放大器仅消耗 45μA 的电源电流。轨到轨输入和输出特性允许将整个电源电压用于信号范围
- 品牌名称
- UMW(友台半导体)
- 商品型号
- TP358-SR(UMW)
- 商品编号
- C20754800
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1872克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 5mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 45nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 45uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.1V~6V |
商品概述
TP321/358是具有低偏移、高频响应、低功耗、低压供电和轨到轨输入输出的一般用途单通道、双通道和四通道CMOS运算放大器。TP321/358在单位增益下稳定，具有恒定的1MHz增益带宽乘积和1V/us压摆率，每个放大器仅消耗45uA的供电电流。轨到轨输入输出特性允许使用全电源电压范围进行信号处理。这些特点使TP321/358在RRIO CMOS运算放大器中具有优越性和成本效益。它们是电池供电应用的理想选择，因为它们可以最小化由于电池寿命期间电源电压变化引起的误差，并且即使对于轨到轨输入运算放大器也能保持高CMRR。
