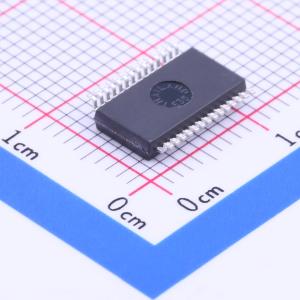

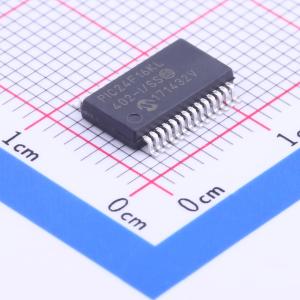

Name: MICROCHIP(美国微芯) PIC24F16KL402-I/SS
Brand: MICROCHIP(美国微芯)
SKU: C220740
Price: 21.8376 CNY
Availability: InStock

电源管理模式：
- Run：CPU、Flash、SRAM和外设开启
- Doze：CPU时钟运行速度比外设慢
- Idle：CPU关闭，SRAM和外设开启
- Sleep：CPU、Flash和外设关闭，SRAM开启
- 低功耗：
  - 运行模式电流：1.8V时典型值为150 μA/MHz
  - 空闲模式电流：1.8V时低于80 μA/MHz
  - 睡眠模式电流：+25℃时低至30 nA
  - 看门狗定时器电流：+25℃时低至210 nA
高性能CPU：
- 改进的哈佛架构
- 高达16 MIPS的操作（32 MHz时）
- 8 MHz内部振荡器：
  - 4x PLL选项
  - 多个分频选项
- 17位x 17位单周期硬件分数/整数乘法器
- 32位除以16位硬件除法器
- 16 x 16位工作寄存器阵列
- C编译器优化的指令集架构（ISA）：
  - 76条基本指令
  - 灵活的寻址模式
- 线性程序存储器寻址
- 线性数据存储器寻址
- 两个地址生成单元（AGU）用于数据存储器的单独读写寻址
外设特性：
- 高电流灌/源（所有I/O引脚为18 mA/18 mA）
- 数字I/O引脚可配置为开漏输出
- 多达三个外部中断源
- 两个16位定时器/计数器，可选择时钟源
- 多达两个8位定时器/计数器，可编程预分频器
- 两个捕获/比较/PWM（CCP）模块：
  - 模块自动配置和驱动I/O
  - 16位捕获，最大分辨率40 ns
  - 16位比较，最大分辨率83.3 ns
  - 1位至10位PWM分辨率
- 多达一个增强型CCP模块：
  - 与CCP向后兼容
  - 1、2或4个PWM输出
  - 可编程死区时间
  - 外部事件自动关机
- 多达两个主同步串行端口模块（MSSPs），有两种操作模式：
  - 3线SPI（所有四种模式）
  - I²C主、多主和从模式以及7位/10位寻址
- 多达两个UART模块：
  - 支持RS - 485、RS - 232和LIN/J2602
  - 片上IrDA硬件编码器/解码器
  - 起始位自动唤醒
  - 自动波特率检测（ABD）
  - 两字节发送和接收FIFO缓冲区
模拟特性：
- 10位，多达12通道的模数（A/D）转换器：
  - 500 ksps转换速率
  - 睡眠和空闲模式下可进行转换
- 双轨到轨模拟比较器，可编程输入/输出配置
- 片上电压基准
特殊微控制器特性：
- 工作电压范围为1.8V至3.6V
- 闪存程序存储器典型擦除/写入周期耐久性为10,000次
- 数据EEPROM典型擦除/写入周期耐久性为100,000次
- 闪存和数据EEPROM数据保留期至少40年
- 软件控制下可自编程
- 可编程参考时钟输出
- 故障安全时钟监视器（FSCM）操作：
  - 检测时钟故障并切换到片上低功耗RC（LPRC）振荡器
- 上电复位（POR）、上电定时器（PWRT）和振荡器启动定时器（OST）
- 灵活的看门狗定时器（WDT）：
  - 使用自己的低功耗RC振荡器
  - 窗口操作模式
  - 可编程周期为2 ms至131 s
- 通过2引脚进行在线串行编程（ICSP）和在线仿真（ICE）
- 可编程高/低压检测（HLVD）
- 可编程欠压复位（BOR）：
  - 可配置为软件控制操作和睡眠模式下关机
  - 可选跳闸点（1.8V、2.7V和3.0V）
  - 低功耗2.0V POR重新激活

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	PIC
	CPU最大主频	32MHz
	CPU位数	16 Bit
	程序存储容量	16KB
	程序存储器类型	FLASH
	RAM容量	1KB

	属性	参数值
	EEPROM容量	512Byte
	I/O数量	24
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	1.8V~3.6V
	工作温度	-40℃~+85℃
