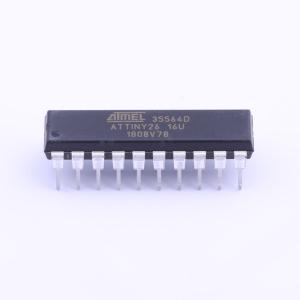

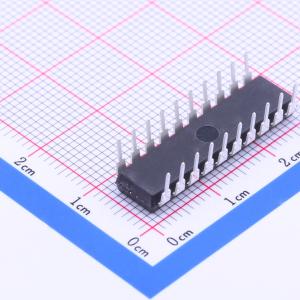

ATTINY26-16PU

ATtiny26(L) 是一款基于增强型RISC架构的低功耗CMOS 8位微控制器。通过在一个时钟周期内执行强大的指令，ATtiny26(L) 可以达到接近1 MIPS/MHz的吞吐量，使得系统设计者能够优化功耗与处理速度之间的平衡。

AVR内核结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），允许在单个时钟周期内执行的一条指令中访问两个独立的寄存器。由此产生的架构代码效率更高，并且比传统的CISC微控制器快十倍。ATtiny26(L) 具有高精度ADC，支持多达11个单端通道和8个差分通道。七个差分通道具有可选的20倍增益。其中四个具有可选增益的差分通道可以同时使用。ATtiny26(L) 还具有一个带有两个独立输出的高频8位PWM模块。两个PWM输出具有反相非重叠输出引脚，适用于同步整流。ATtiny26(L) 的通用串行接口允许高效地实现TWI（两线串行接口）或SM-bus接口。这些特性使其非常适合高度集成的电池充电器、照明镇流器应用、低端恒温器以及火灾探测器等其他应用。

ATtiny26(L) 提供2K字节的Flash、128字节EEPROM、128字节SRAM、最多16个通用I/O线、32个通用工作寄存器、两个8位定时器/计数器（其中一个带PWM输出）、内部和外部振荡器、内部和外部中断、可编程看门狗定时器、11通道10位模数转换器（带有两个差分电压输入增益级）以及四种软件可选的省电模式。空闲模式会停止CPU运行，但允许定时器/计数器和中断系统继续运行。ATtiny26(L) 还有一个专门用于降低ADC转换噪声的ADC降噪模式。在这种睡眠模式下，只有ADC在运行。掉电模式保存寄存器内容，但冻结振荡器，禁用所有其他芯片功能，直到下一个中断或硬件复位。待机模式与掉电模式相同，但启用外部振荡器。唤醒或引脚变化中断功能使ATtiny26(L) 能够对外部事件做出快速响应，即使在掉电模式下也能保持最低功耗。

该设备采用Atmel的高密度非易失性存储技术制造。通过将增强型RISC 8位CPU与Flash集成在同一芯片上，ATtiny26(L) 成为一种强大的微控制器，为许多嵌入式控制应用提供了高度灵活且成本效益高的解决方案。

• 高性能、低功耗的AVR 8位微控制器
• RISC架构 – 118条强大的指令 – 大多数单时钟周期执行 – 32x8通用工作寄存器 – 完全静态操作 – 在16 MHz下最高可达16 MIPS吞吐量
• 数据和非易失性程序存储器 – 2K字节的系统内可编程程序存储器，耐久性：10,000次写/擦除周期 – 128字节的系统内可编程EEPROM，耐久性：100,000次写/擦除周期 – 128字节内部SRAM – 程序锁定以保障Flash程序和EEPROM数据安全
• 外围特性 – 带有独立预分频器的8位定时器/计数器 – 带有独立预分频器的8位高速定时器 两个带有独立输出比较寄存器的高频率PWM输出 非重叠反相PWM输出引脚 – 具备起始条件检测功能的通用串行接口 – 10位ADC 11个单端通道 8个差分ADC通道 7对具有可编程增益（1x, 20x）的差分ADC通道 – 片上模拟比较器 – 外部中断 – 11个引脚上的引脚变化中断 – 带有独立片上振荡器的可编程看门狗定时器
• 特殊微控制器特性 – 低功耗空闲模式、降噪模式和掉电模式 – 上电复位和可编程欠压检测 – 外部和内部中断源 – 通过SPI端口进行系统内编程 – 内部校准的RC振荡器
• I/O和封装 – 20引脚PDIP/SOIC: 16个可编程I/O线 – 32引脚QFN/MLF: 16个可编程I/O线
• 工作电压 ATtiny26L: 2.7V-5.5V ATtiny26: 4.5V-5.5V
• 速度等级 ATtiny26L: 0 - 8 MHz ATtiny26: 0 - 16 MHz
• 功耗 (ATtiny26L) 在1 MHz, 3V和25°C下 – 活动模式 16 MHz, 5V和25°C: 典型值15 mA – 活动模式 1 MHz, 3V和25°C: 0.70 mA – 空闲模式 1 MHz, 3V和25°C: 0.18 mA – 掉电模式: <1 μA

• 高度集成电池充电器和照明镇流器应用
• 低端恒温器
• 火灾探测器
