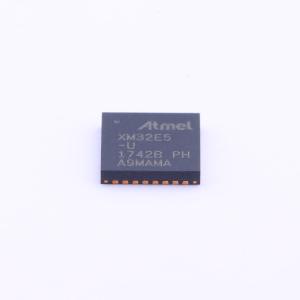

ATXMEGA32E5-MU

ATXMEGA32E5-MU

描述

XMEGA E 是一系列基于增强型RISC架构的低功耗、高性能且外设丰富的CMOS 8/16位微控制器。通过在单个时钟周期内执行强大的指令，XMEGA E 设备实现了接近每兆赫兹一百万条指令（MIPS）的吞吐量，允许系统设计者优化功耗与处理速度之间的平衡。AVR CPU 结合了丰富的指令集和32个通用工作寄存器。所有32个寄存器都直接连接到算术逻辑单元（ALU），使得可以在单条指令中访问两个独立的寄存器，并在一个时钟周期内执行。由此产生的架构代码效率更高，同时比传统的单累加器或CISC架构的微控制器快很多倍。XMEGA E 设备提供以下特性：在系统可编程闪存；内部EEPROM和SRAM；四通道增强DMA控制器（EDMA）；八通道事件系统支持异步事件；可编程多级中断控制器；最多26个通用I/O线路；16位实时时钟（RTC）带数字校正；最多三个灵活的16位定时器/计数器，具有捕获、比较和PWM模式；最多两个USART；一个兼容I2C和SMBUS的两线串行接口（TWI）；一个串行外设接口（SPI）；一个带有定时器/计数器和逻辑功能的XMEGA自定义逻辑（XCL）；CRC模块；一个16通道、12位ADC，具有可编程增益、偏移和增益校正、平均、过采样和抽取；一个2通道、12位DAC；两个带窗口模式的模拟比较器；具有单独内部振荡器的可编程看门狗定时器；准确的内部振荡器带有PLL和预分频器；以及可编程掉电检测。程序和调试接口（PDI），这是一种快速的双引脚接口，用于编程和调试。某些设备还具有符合IEEE std. 1149.1标准的JTAG接口，该接口也可用于片上调试和编程。Atmel AVR XMEGA 设备有五种软件可选的节能模式。空闲模式停止CPU运行，但允许SRAM、EDMA控制器、事件系统、中断控制器和所有外设继续工作。掉电模式保存SRAM和寄存器内容，但停止振荡器，禁用其他所有功能直到下一个TWI、引脚变化中断或复位。在节电模式下，异步实时时钟继续运行，使应用程序能够在其余设备休眠时保持定时基准。在待机模式下，外部晶体振荡器继续运行，而其余设备处于休眠状态。这允许从外部晶体非常快速地启动，同时结合低功耗。在扩展待机模式下，主振荡器和异步定时器都继续运行。为了进一步降低功耗，在活动模式和空闲睡眠模式下可以选择性地停止每个外设的外围时钟。低功耗内部8MHz振荡器允许非常快速的启动时间，结合低功耗模式。这些设备使用Atmel高密度非易失性存储技术制造。程序闪存可以通过PDI接口在系统中重新编程。运行在设备中的引导加载程序可以使用任何接口将应用程序下载到闪存中。通过结合8/16位RISC CPU与在系统自编程闪存，Atmel AVR XMEGA是一个强大的微控制器系列，为许多嵌入式应用提供了高度灵活且成本效益高的解决方案。XMEGA E 设备得到了包括C编译器、宏汇编器、程序调试器/仿真器、编程器和评估套件在内的完整程序和系统开发工具的支持。

品牌名称

MICROCHIP(美国微芯)

商品型号

ATXMEGA32E5-MU

商品编号

C220729

商品封装

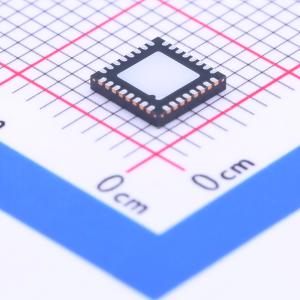

VQFN-32-EP(5x5)​

包装方式

托盘

商品毛重

9.138克(g)
