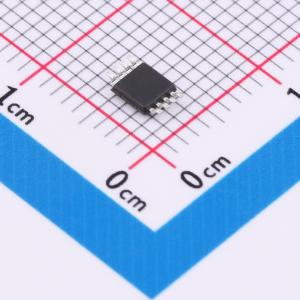

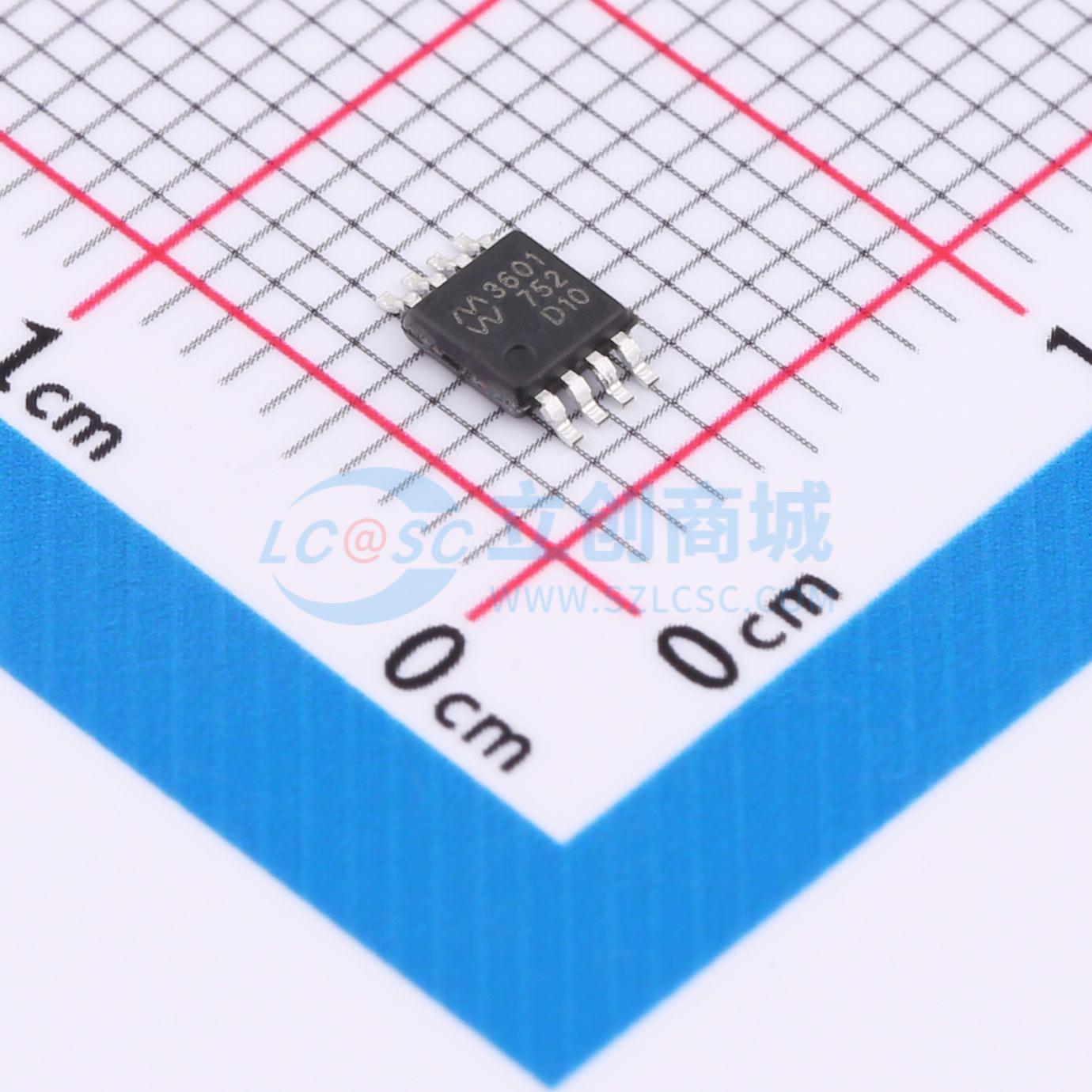

ZJA3601BUABT
精密、低噪声轨至轨输出仪表放大器 增益计算:G=1+49.4 kΩ/RG 最大偏置电流:0.025nA 低输入失调电压漂移:0.3µV/ ℃ 低输入失调电压:25µV(最大值) 低输入电压噪声:8nV/√Hz(典型值)带宽:625kHz(G=10)供电电流:3.3mA 供电电压:4.8至36V 温度范围:-40°C至125°C
- 描述
- ZJA3601/ZJA3619是一款精密、低噪声的仪表放大器，可通过单个外部电阻将增益范围设置为1至10,000。ZJA3601/ZJA3619基于经典的三运放结构，在增益为10时可提供超过120 dB的高共模抑制比（CMRR）。这使其能够在存在较大外部干扰的情况下准确放大有用信号，而这种情况在精密数据采集、桥式传感器接口、热电偶和医疗信号采集（如心电图、脑电图等）中很常见
- 品牌名称
- 治精微
- 商品型号
- ZJA3601BUABT
- 商品编号
- C20627293
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 105dB | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 25uV | |
| 增益带宽积(GBP) | 625kHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 90mA | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.3mA | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 20pA | |
| 双电源(Vee ~ Vcc) | 2.4V~18V；-18V~-2.4V | |
| 电源纹波抑制比(PSRR) | 130dB | |
| 稳定时间 | 6.5us |
