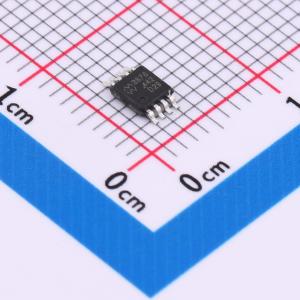

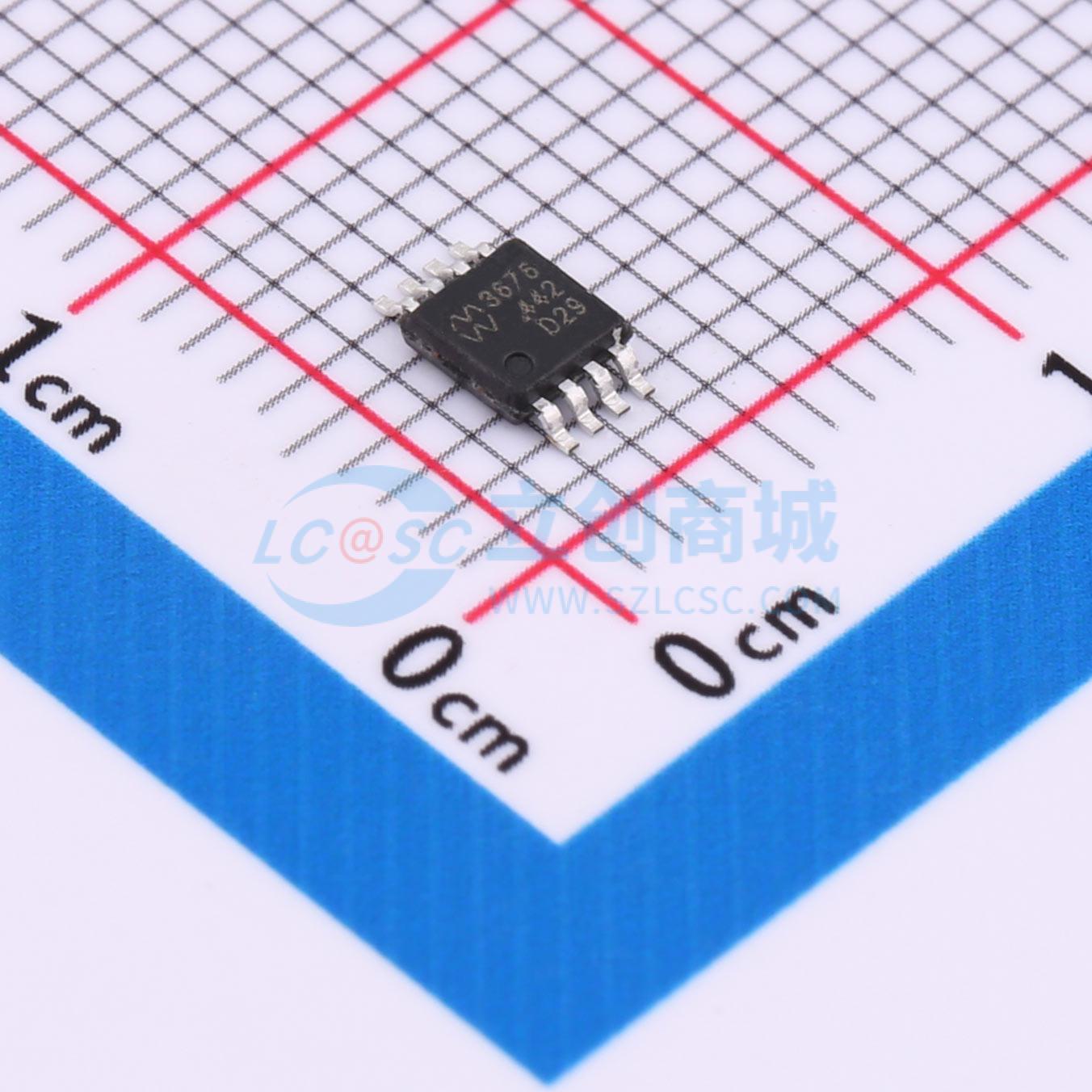

ZJA3676AUABT
ZJA3676AUABT
- 描述
- 低功耗、宽输入范围单位增益差动放大器 增益:1 通道数:1 最大失调电压:150uV 最大增益误差:15ppm 最低CMRR:104dB 带宽:500kHz 噪声密度:65nV/√Hz 供电电压:2.7至36V 供电电流:330uA/ch 供电电压:±1.35至±18V 温度范围:-40°C至125°C
- 品牌名称
- 治精微
- 商品型号
- ZJA3676AUABT
- 商品编号
- C20627295
- 商品封装
- MSOP-8
- 包装方式
- 管装
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 104dB | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 100uV | |
| 增益带宽积(GBP) | 500kHz | |
| 压摆率(SR) | 1V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 65nV/√Hz@1kHz |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | 28mA | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 静态电流(Iq) | 330uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 1.35V~18V；-18V~-1.35V | |
| 稳定时间 | 18us |
商品概述
通用、单位增益差动放大器，非常适合于对功耗及性能有高要求的应用。具备优于104 dB的共模抑制比 (CMRR) 和500 kHz的带宽，但供电电流仅需330 μA。共模电压输入范围延展到2倍于其供电电压，适合于低供电电压情况下的高压信号调理。独特的设计使其可以在上电、掉电的情况下均可以耐± 65 V电压，从而可以保护后续电路和整个系统。还提供了片上过温保护功能，以应对可能的恶劣工作环境或突发状况。当芯片结温达到150 °C时，自动触发过温保护，芯片进入关断模式，电源电流大幅度降低，运放的输入输出管脚呈高阻状态。当结温降到130 °C时，芯片重新启动，进入正常工作状态。
商品特性
- 高可靠性：输入保护至 ± 65 V (掉电及上电状态)
- 过温自保护功能
- CMRR：104 dB (最小值，25 °C)
- CMRR温漂：0.2 ppm/°C (最大值)
- 高精度：失调电压：100 μV (最大值，25 °C)
- 失调电压漂移：0.5 μV/°C
- 增益误差：15 ppm (最大值，25 °C)
- 增益温漂：0.3 ppm/°C (最大值)
- 宽输入范围：电源轨的2倍
- 带宽：500 kHz
- 供电电流：每路330 μA
- 单/双电源供电：2.7 V至36 V
- 额定工作温度范围：- 40 °C至 + 125 °C
应用领域
- 锂电池化成、分容
- 通信系统
- 工业控制
- 精密数据采集
- 仪器仪表
- 传感器信号调理
