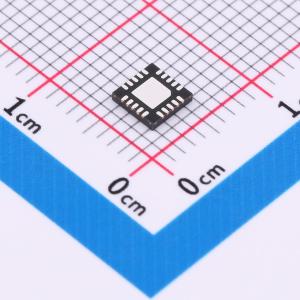

温馨提醒：图片仅供参考，商品以实物为准
ZJC2103-14ATPER
14bit 、8通道、300 kSPSSARADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 14位分辨率，无丢失码，8通道，300kSPS吞吐量，内部低漂移参考（可选2.5V或4.096V），温度传感器，可选一阶滤波器，数字序列发生器。
- 品牌名称
- 治精微
- 商品型号
- ZJC2103-14ATPER
- 商品编号
- C20627312
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.096克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 14位 | |
| 采样率 | 300kHz | |
| 通道数 | 8 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 0.2LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 85dB | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 6ppm/℃ | |
| 可变增益 | 不支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | SAR | |
| 静态电流 | 50nA |
商品概述
ZJC2103-14是一款8通道、14位逐次逼近型模数转换器（ADC）。它可在单电源下以高达300 kSPS的速率运行。 ZJC2103-14包含一个无失码的14位逐次逼近型ADC、一个8通道低串扰多路复用器，可将输入配置为单端、伪差分单极性或双极性；一个内部低漂移基准源（可选2.5 V或4.096 V）和基准驱动器；一个温度传感器；一个可选的单极点滤波器；以及一个数字序列器，可用于按顺序连续扫描通道。 ZJC2103-14使用SPI接口来写入配置寄存器和接收转换码。数字接口使用单独的电源VIO，应将其设置为主机逻辑电平。 ZJC2103-14采用20引脚QFN封装。它与行业标准器件引脚兼容。
商品特性
- 14位分辨率，无失码
- 吞吐量：300 kSPS
- 积分非线性（INL）：± 0.2 LSB
- 微分非线性（DNL）：± 0.15 LSB
- 动态范围：85.5 dB
- 信噪比（SNR）：85 dB
- 总谐波失真（THD）： - 103 dB
- 单端或伪差分范围：0 V ~ VREF
- 伪差分双极性范围：± VREF/2
- 无流水线延迟
- 单电源：2.3 V ~ 5 V
- 逻辑接口：1.8 V / 2.5 V / 3 V / 5 V
- 封装：QFN - 20
- 工作温度范围： - 40 ℃至 + 85 ℃
应用领域
- 继电保护
- 精密数据采集
- 自动化测试
- 电池测试
- 光通信
