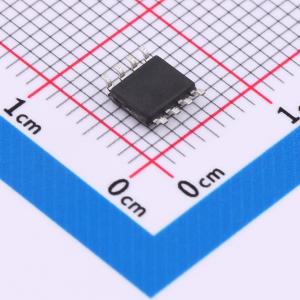

ZJA3601BSABT
ZJA3601BSABT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 精密、低噪声轨至轨输出仪表放大器 增益计算：G=1+49.4 kΩ/RG 最大增益误差：0.1%（G=100）最大偏置电流：0.025nA 低输入失调电压漂移：0.3uV/ ℃ 低输入失调电压：25uV（最大值） 低输入电压噪声：8nV/√Hz（典型值）带宽：625kHz（G=10）供电电流：3.3mA 供电电压：4.8至36V 温度范围：-40°C至125°C
- 品牌名称
- 治精微
- 商品型号
- ZJA3601BSABT
- 商品编号
- C20627330
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.24375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 105dB | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 25uV | |
| 增益带宽积(GBP) | 3.2MHz | |
| 压摆率(SR) | 2V/us | |
| 输出电流 | 90mA | |
| 轨到轨 | 轨到轨输出 | |
| 静态电流(Iq) | 3.3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 2pA | |
| 输入失调电流温漂(Ios TC) | 1pA/℃ | |
| 双电源(Vee ~ Vcc) | 2.4V~18V；-18V~-2.4V | |
| 电源纹波抑制比(PSRR) | 130dB | |
| 稳定时间 | 6.5us |
