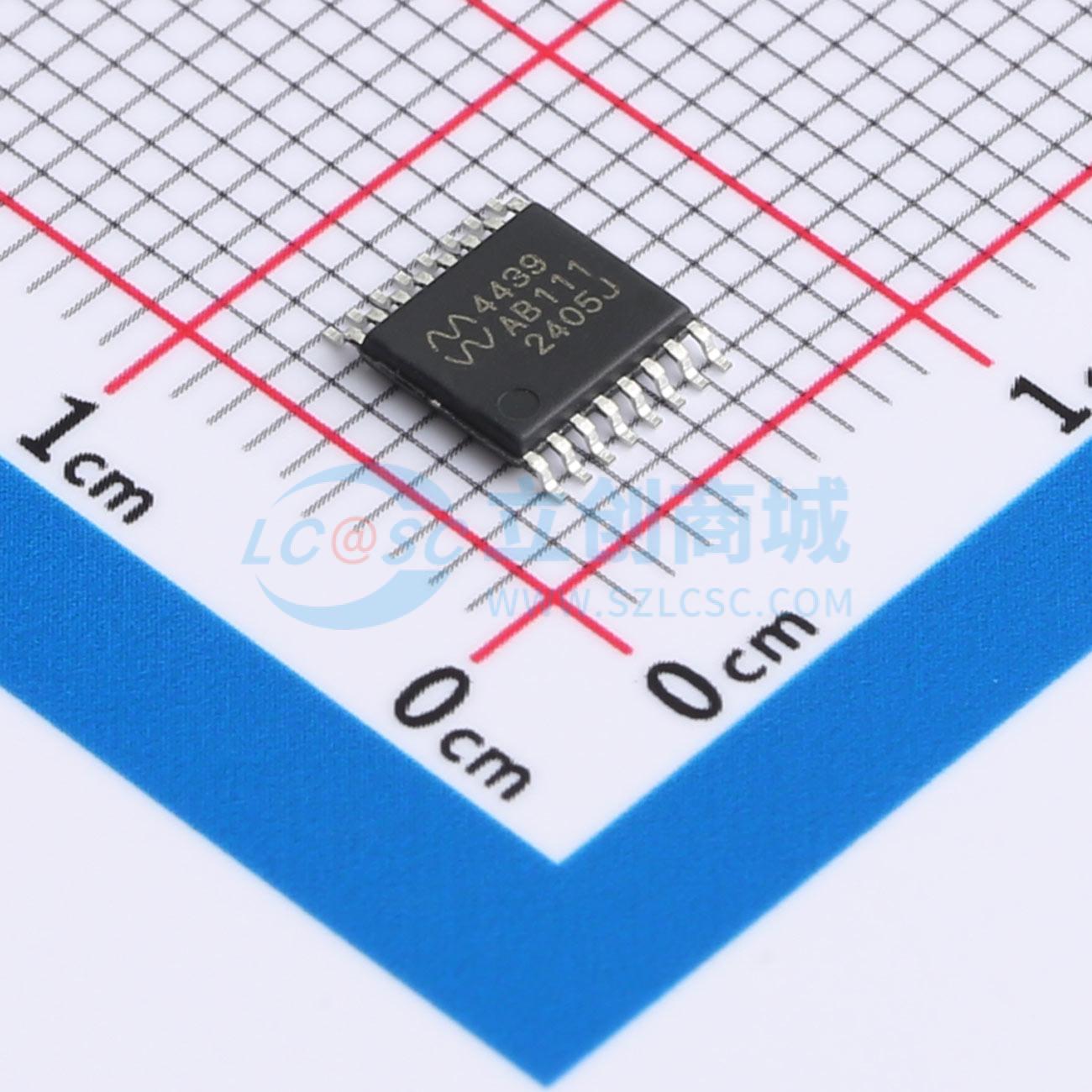

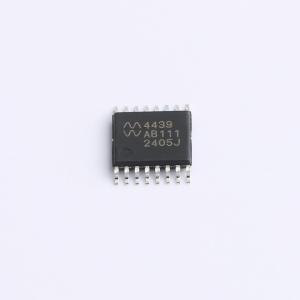

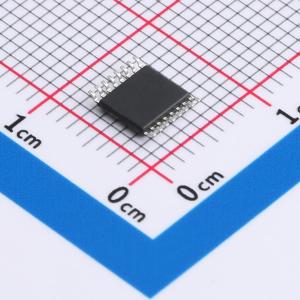

温馨提醒：图片仅供参考，商品以实物为准
ZJG4439AUEBT
ZJG4439AUEBT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 36V 带过压保护4:1多路复用器 过压范围:±50V tON:166nS RON:270Ω 输入电容:2.6pF 关断隔离:-93dB 供电电流:140uA 供电电压:10至36V 温度范围:-40°C至125°C
- 品牌名称
- 治精微
- 商品型号
- ZJG4439AUEBT
- 商品编号
- C20627324
- 商品封装
- TSSOP-16
- 包装方式
- 管装
- 商品毛重
- 0.156667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 4:1 | |
| 通道数 | 2 | |
| 工作电压 | -18V~-5V；5V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 166ns | |
| 导通电阻(Ron) | 270Ω | |
| 关闭时间(toff) | 135ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
ZJG4438 和ZJG4439 分别为单8:1 和双通道4:1 模拟多路复用器。由于特殊的设计优化，无论是上电状态还是掉电状态，都可以提供源端过压保护。正常供电状态下，多路复用器源端可以耐受持续的电压高达 -50 V 至 +50 V。当掉电时，处于过压状态的多路复用器源端呈现开路特性，耐受持续的电压保证高达 -30 V 至 +30 V，而常温仅有 2 nA 以内的漏电流，从而实现对器件本身和后续电路的保护。 ZJG4438 可将 8 路源端中的任意一路切换至公共输出，ZJG4439 可将 4 路差分源端中的任意一路切换至公共差分输出。当接通时，各通道在两个方向的导电性能相同，源端信号范围可扩展至电源电压范围。ZJG4438 通过 3 位地址线 A0、A1 和 A2 来选择闭合的通道；ZJG4439 则通过 2 位地址线 A0 和 A1 来选择闭合的差分通道。EN 是使能管脚，当器件处于禁止状态时所有通道均处于断路状态。 ZJG4438/ZJG4439 提供 SOIC - 16 及 TSSOP - 16 两种封装形式，且与业界标准产品管脚完全兼容。
商品特性
- 可耐受超过电源电压轨的源端过压：正常供电状态下保证 -50 V 至 +50 V，掉电状态下保证 -30 V 至 +30 V
- 所有管脚保证免闩锁
- 保证关断先于开通 (Break Before Make)
- 快速切换时间：tON 166 ns；tOFF 135 ns
- 低导通电阻：270 Ω
- 关断漏电流：10 pA
- 开关电荷注入：14.8 pC
- 数字接口兼容 TTL 和 CMOS 电平
- 电源供电：±5 V 至 ±18 V
- 额定工作温度范围：-40 °C 至 125 °C
应用领域
- 模拟输入/输出模块
- 过程控制/分布式控制系统
- 仪器仪表
- 自动测试设备
- 通信系统
- 继电器替代方案
