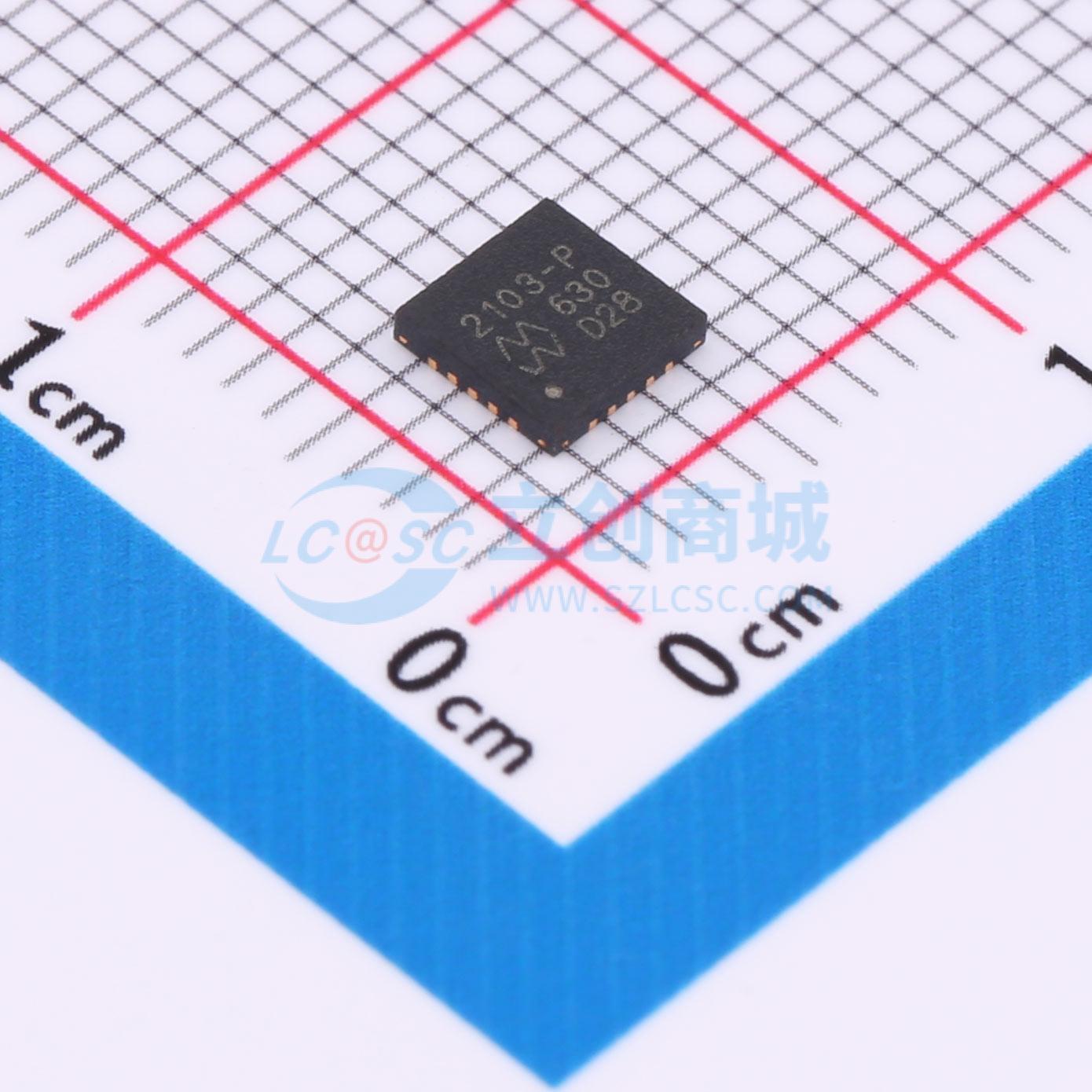

温馨提醒：图片仅供参考，商品以实物为准

ZJC2103-16ATPER

16bit 、8/4通道、250 kSPSSARADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 16位分辨率，无丢失代码，最大吞吐量250kSPS，内部低漂移参考（可选2.5V或4.096V），内置温度传感器，SPI接口。
品牌名称: 治精微
商品型号: ZJC2103-16ATPER
商品编号: C20627310
商品封装: QFN-20(4x4)
包装方式: 编带
商品毛重: 0.096克(g)

商品参数

商品概述

ZJC2103/5-16是一款8/4通道、16位逐次逼近型模数转换器（ADC）。它可在单电源下以高达250 kSPS的采样率工作。 ZJC2103/5-16包含一个无失码的16位逐次逼近型ADC、一个8/4通道、低串扰多路复用器，可将输入配置为单端、伪差分单极性或双极性；一个内部低漂移基准源（可选2.5 V或4.096 V）和基准驱动器；一个温度传感器；一个可选的单极点滤波器；以及一个数字序列器，可用于按顺序连续扫描通道。 ZJC2103/5-16使用SPI接口来写入配置寄存器和接收转换码。数字接口使用单独的电源VIO，应将其设置为主机逻辑电平。 ZJC2103/5-16采用20引脚QFN封装。它与行业标准器件引脚兼容。

商品特性

16位分辨率，无失码
吞吐量：250 kSPS
积分非线性（INL）：± 1.25 LSB
微分非线性（DNL）：± 0.45 LSB
动态范围：93 dB
信噪比（SNR）：92.5 dB
总谐波失真（THD）：-105 dB
单端或伪差分范围：0 V ~ VREF
伪差分双极性范围：± VREF / 2
无流水线延迟
单电源：2.3 V ~ 5 V
逻辑接口：1.8 V / 2.5 V / 3 V / 5 V
封装：QFN-20
工作温度范围：- 40 ℃至 +85 ℃

应用领域

继电保护
精密数据采集
自动化测试
电池测试
光通信

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	8
	工作电压	2.3V~5V
	接口类型	SPI
	差分输入	否
	积分非线性	1.25LSB

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	92.5dB
	基准电压源	内置；外置
	基准电压源温漂	6ppm/℃
	温度传感器	内置
	ADC架构	SAR
	静态电流	50nA
