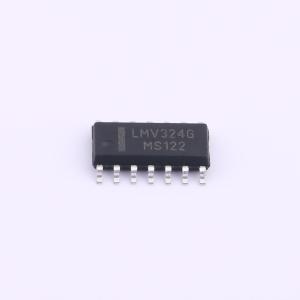

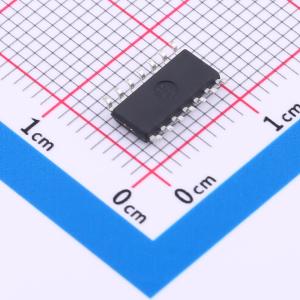

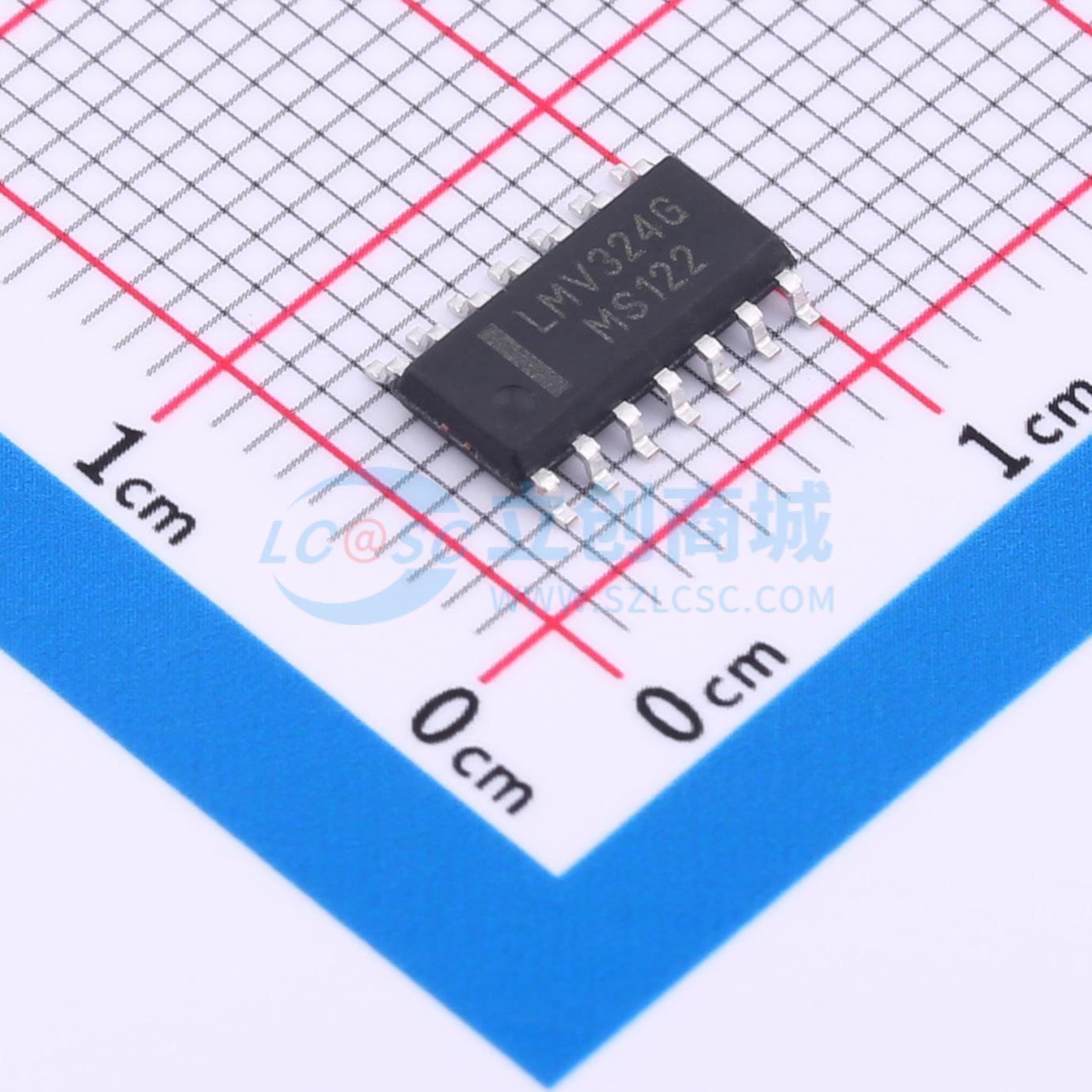

LMV324DR2G(MS)
低失调高频响应低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV324DR2G(MS)（四运放）是通用型、低失调、高频响应且低功耗的运算放大器。LMV324DR2G(MS)系列放大器带宽达1MHz，压摆率为1V/μs，在5V供电时每个放大器的静态电流为28μA，可应用于广泛的领域。LMV324DR2G(MS)运算放大器专为在低电压和低功耗系统中实现最佳性能而设计
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- LMV324DR2G(MS)
- 商品编号
- C20627196
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.3639克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 65nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.5V~5.5V | |
| 双电源(Vee~Vcc) | 750mV~2.75V；-2.75V~-750mV |
商品概述
LMV324DR2G(MS)（四运放）是通用、低失调、高频响应且低功耗的运算放大器。LMV324 DR2G(MS)系列每个放大器在5V供电时具有1MHz的出色带宽、1V/μs的压摆率以及28μA的静态电流，可应用于广泛的领域。 LMV324DR2G(MS)运算放大器专为在低电压和低功耗系统中实现最佳性能而设计。输入共模电压范围包含地，最大输入失调电压为3mV。这些器件在驱动重负载时可实现轨到轨输出摆幅。 LMV324DR2G(MS)系列运算放大器在1.5V至5.5V的单电源或双电源供电下，能在-40℃至+125℃的全温度范围内正常工作。
商品特性
- 输入失调电压：1mV（典型值）
- 低电源电流：28μA（Vs = 5V）
- 电源电压范围：1.8V至5.5V
- 增益带宽：1MHz（Vs = 5V）
- 压摆率：1V/μs（Vs = 5V）
- 轨到轨输入和输出
- 低成本微型封装
- LMV324DR2G(MS)：SOIC - 14
应用领域
- 电池和电源控制
- 音频输出
- 烟雾/气体/环境传感器
- 便携式设备和移动装置
- 传感器接口
- 有源滤波器
- 医疗设备
