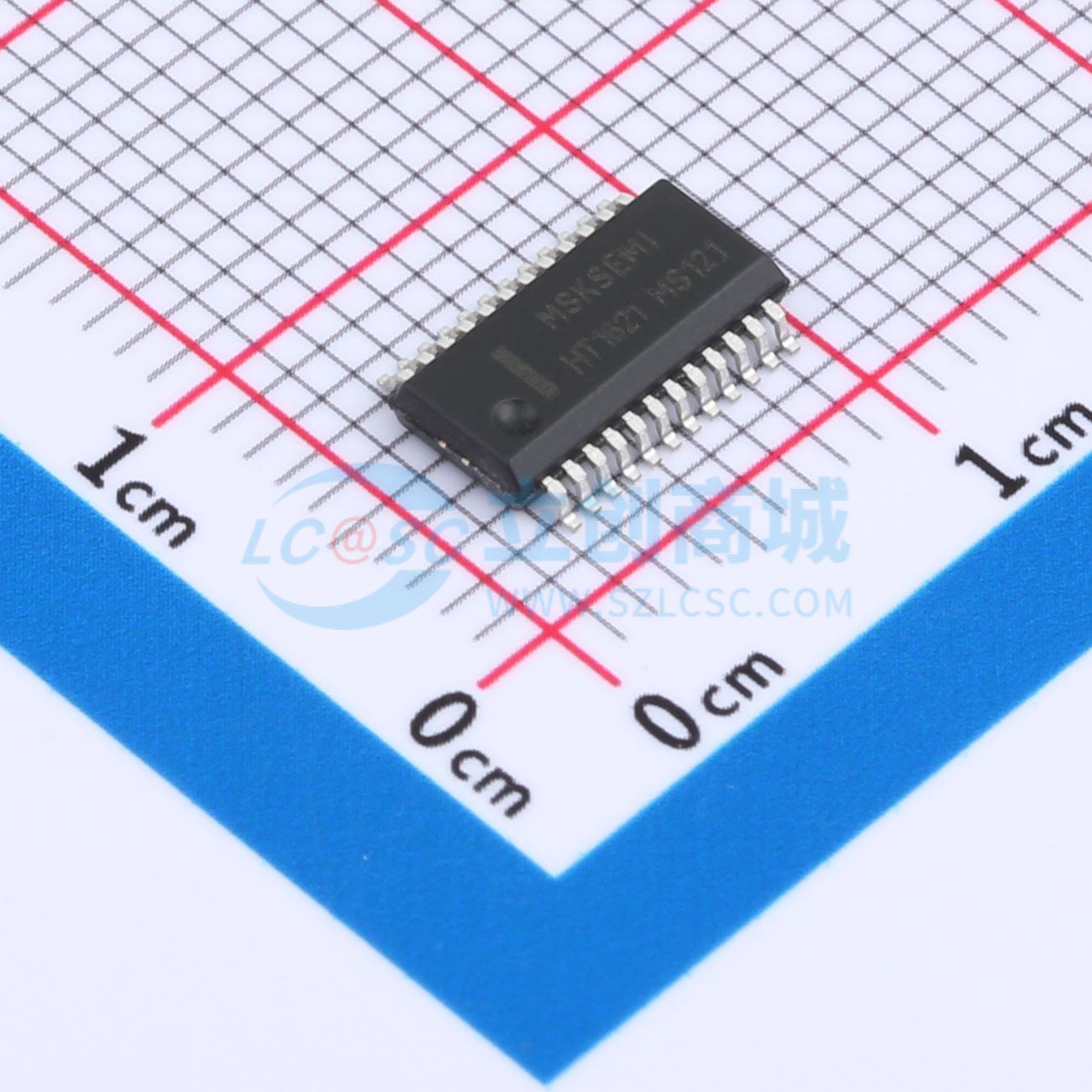

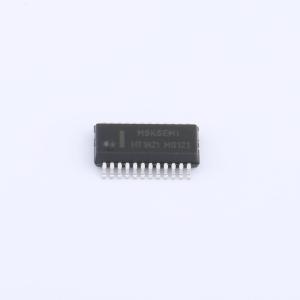

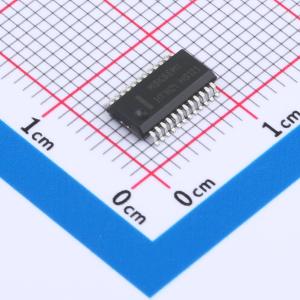

HT1621(SSOP24)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HT1621(SSOP24)是用来对MCU的I/O口进行扩展的外围设备。显示矩阵为32x4，是一个128点阵式存储器映射多功能LCD驱动电路。HT1621(SSOP24)的软件特性使它很适合应用于LCD显示，包括LCD模块和显示子系统。
品牌名称: MSKSEMI(美森科)
商品型号: HT1621(SSOP24)
商品编号: C20627216
商品封装: SSOP-24
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

商品概述

HT1621(SSOP24)是用来对MCU的I/O口进行扩展的外围设备。显示矩阵为32×4，是一个128点阵式存储器映射多功能LCD驱动电路。HT1621(SSOP24)的软件特性使它很适合应用于LCD显示，包括LCD模块和显示子系统。在主控制器和HT1621(SSOP24)之间的接口应用只需要3或4个端口。Power down命令可以减少电源损耗。

商品特性

工作电压：2.4V~5.2V
256kHz内建RC振荡电路
外接32.768kHz晶振或256kHz时钟输入
1/2或1/3的偏置，1/2、1/3或1/4的占空比
内部Time base频率源
两种蜂鸣器频率可供选择（2kHz/4kHz）
Power down命令减少电源损耗
内部Time base和WDT看门狗电路
Time base/WDT的溢出输出
有8种Time base/WDT时钟源
32×4的LCD驱动
32×4位的显示RAM
3端串行接口
内部LCD驱动频率
软件设置
数据模式和命令模式指令
R/W地址自动累加
三种数据访问模式
用VLCD端子来调节LCD电压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	-
	工作电压	2.4V~5.2V
	接口类型	3线串行接口
	占空比	1/4,1/3,1/2

	属性	参数值
	工作电流	60uA
	偏压	1/3,1/2
	工作温度	-25℃~+75℃
	显示配置(位)	32x4 bit
	频率	256kHz
