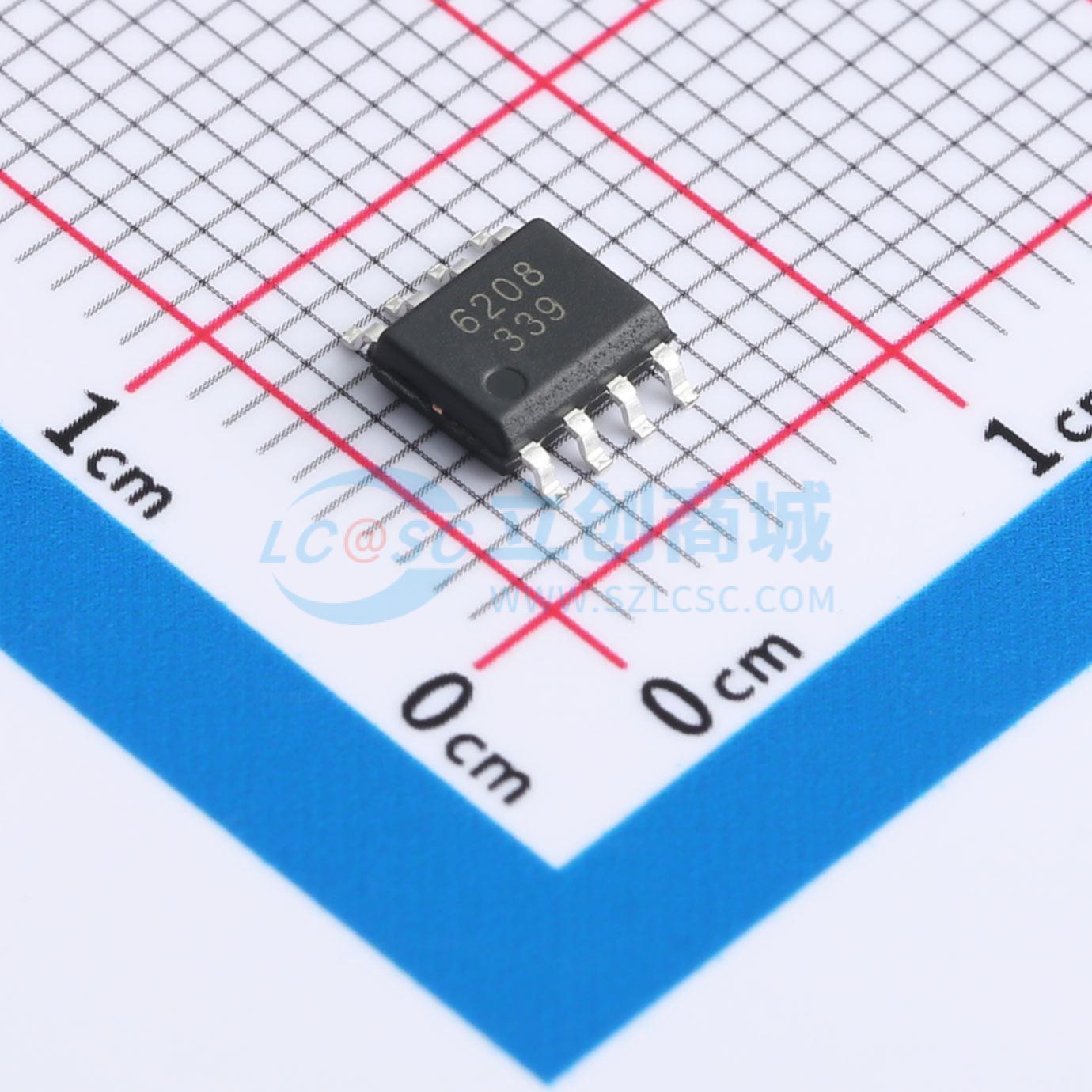

MX6208(MS)
单通道低导通电阻直流电机驱动集成电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MX6208(MS)是为5V 和12V 供电电压下工作的系统而设计的单通道低导通电阻直流电机驱动集成电路。集成了电机正转/反转/停止/刹车四个功能。MX6208(MS)集成了温度保护功能，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流，避免温度过高造成塑料封装冒烟、起火等安全隐患。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MX6208(MS)
- 商品编号
- C20627212
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 200mA | |
| 峰值电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~15V | |
| 导通电阻 | 6Ω | |
| 静态电流(Iq) | 10uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
MX6208(MS)是为5V 和12V 供电电压下工作的系统而设计的单通道低导通电阻直流电机驱动集成电路。集成了电机正转/反转/停止/刹车四个功能。MX6208(MS)集成了温度保护功能，当芯片温度超过内部温度保护电路设置得最高温度点后，内部电路关断内置的功率开关管，切断负载电流，避免温度过高造成塑料封装冒烟、起火等安全隐患。
商品特性
- 工作电压4.0 - 15.0V
- 持续电流0.2A，峰值电流0.3A
- 兼容1.8V/3.3V/5.0V IO
- 低导通电阻
- 低待机电流
- 低工作电流集成过温保护功能
应用领域
- IR - CUT 驱动
