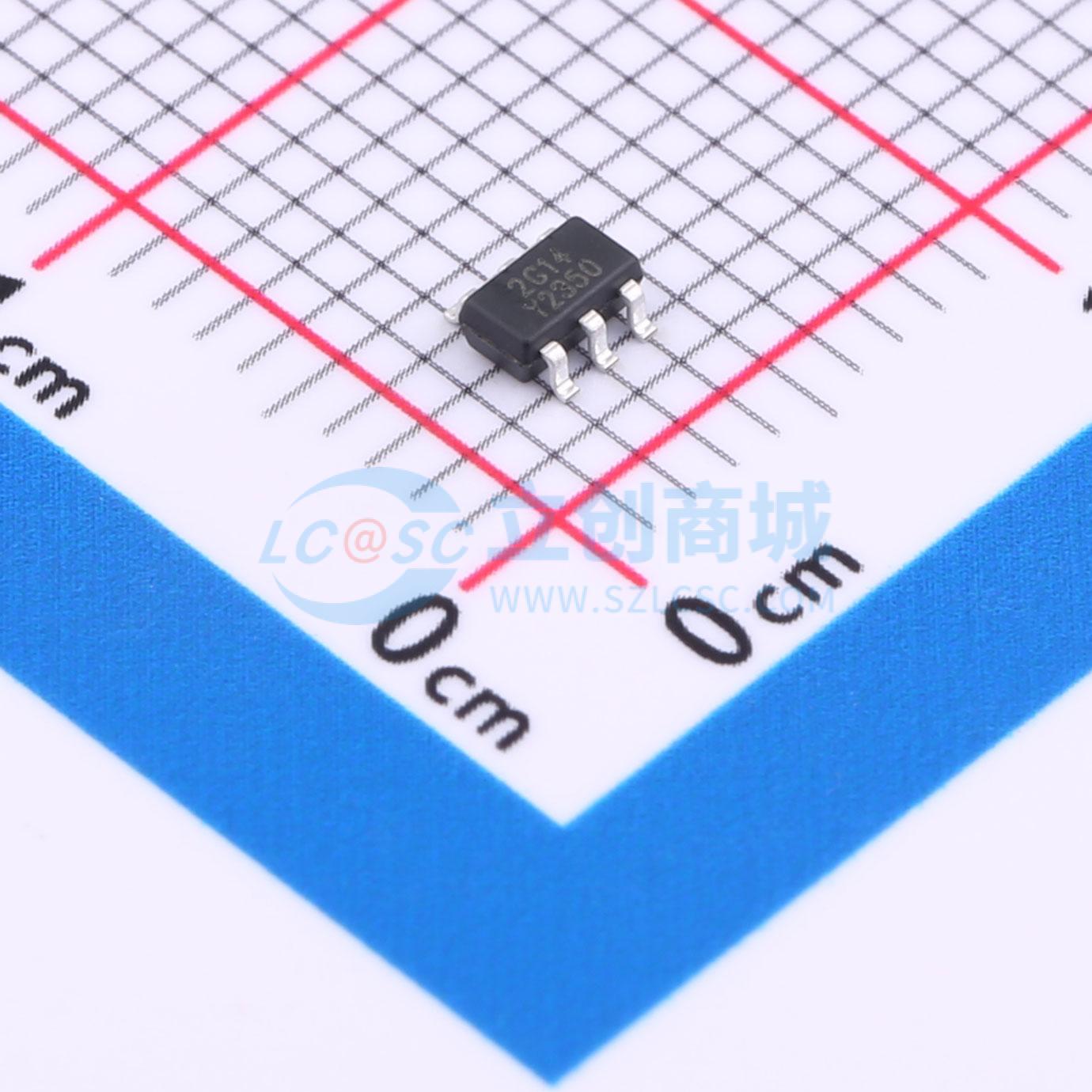

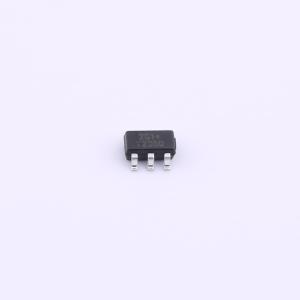

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G14DBVR(MS)
双施密特触发器反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC2G14DBVR(MS) 双施密特触发器反相器专为 1.65V 至 5.5V 的 VCC 工作电压而设计。SN74LVC2G14DBVR(MS) 器件包含两个反相器，可实现布尔函数 Y = A(非)。该器件作为两个具有施密特触发器输入的独立反相器工作，因此对于正向（VT+）和负向（VT-）信号，器件具有不同的输入阈值电平，以提供迟滞（△VT），这使得器件能够耐受缓慢或有噪声的输入信号
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SN74LVC2G14DBVR(MS)
- 商品编号
- C20627213
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 通道数 | 2 | |
| 灌电流(IOL) | 24mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 24mA | |
| 输出高电平(VOH) | 1.9V；3.8V；1.2V；2.4V | |
| 低电平范围(VOL) | 450mV；300mV；550mV | |
| 传播延迟(tpd) | 3.1ns@3.3V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
