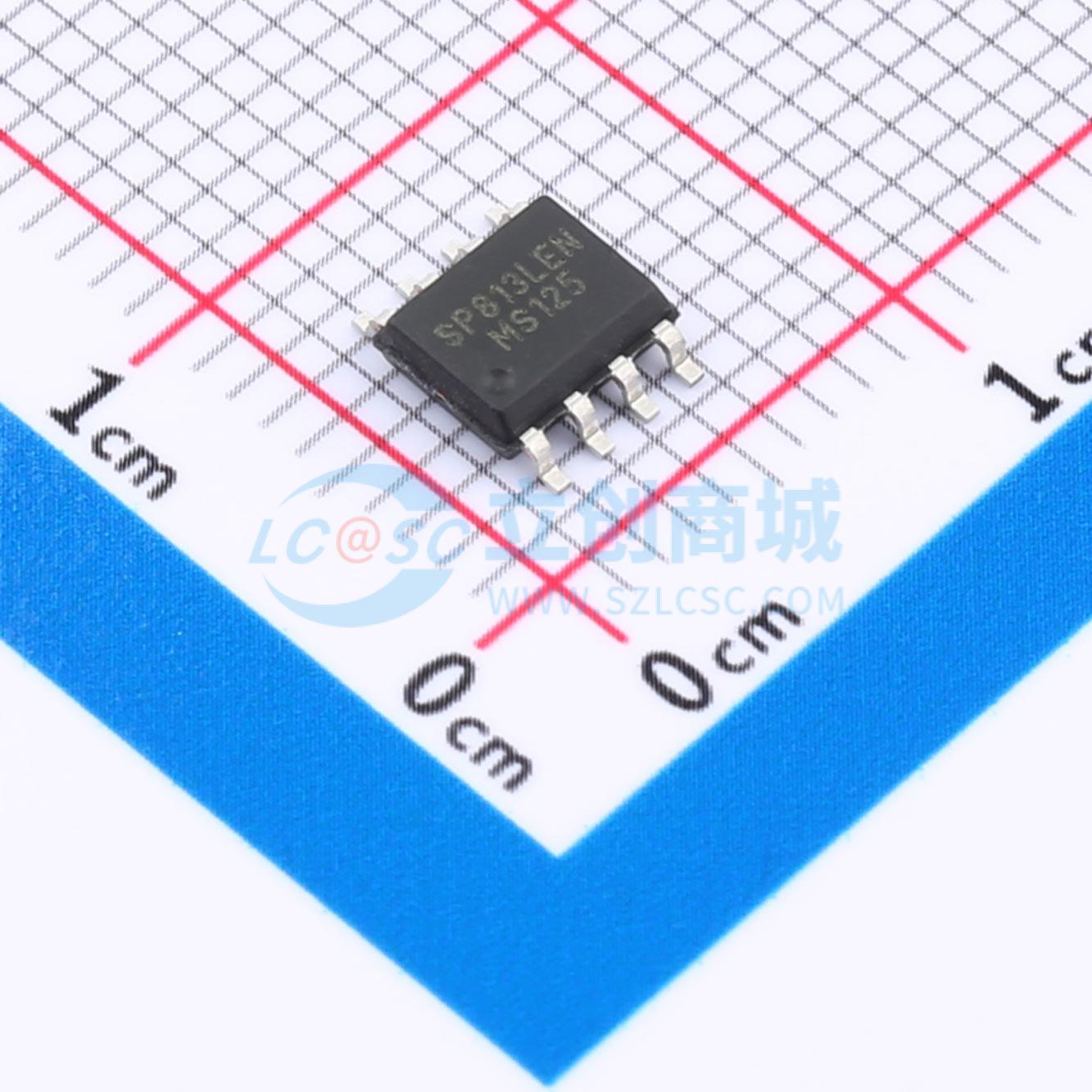

温馨提醒：图片仅供参考，商品以实物为准
SP813LEN-L/TR(MS)
SP813LEN-L/TR(MS)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP706P/R/S/T/J、SP708R/S/T/J、SP705/6/8、 和SP813L芯片主要用于监控电源电压和电池电压。当电源电压低于 2.63V（706P/R，708 R ）、2.93V（ SP706S,SP708S ） 、 3.08V(SP706T,SP708T) 、4.00V(SP706J,SP708J)、4.40V(SP706/SP708) 、 或 4.65V(SP705，SP813L)时，将产生复位信号。 SP706P/R/S/T/J、SP705/706/813L 芯片具有一个 1.6 秒延时复位的看门狗电路。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- SP813LEN-L/TR(MS)
- 商品编号
- C20627205
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1706克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 5V~5.5V | |
| 复位有效电平 | 高电平有效 | |
| 阈值电压 | 4.65V | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 75uA |
商品概述
SP706P/R/S/T/J、SP708R/S/T/J、SP705/6/8、 和SP813L芯片主要用于监控电源电压和电池电压。当电源电压低于 2.63V（706P/R，708 R ）、2.93V（ SP706S,SP708S ） 、 3.08V(SP706T,SP708T) 、4.00V(SP706J,SP708J)、4.40V(SP706/SP708) 、 或 4.65V(SP705，SP813L)时，将产生复位信号。 SP706P/R/S/T/J、SP705/706/813L 芯片具有一个 1.6 秒延时复位的看门狗电路。将 WDI 引脚悬空可以禁用看门狗计时器。 SP708R/S/T/J、SP708 芯片具有高电平和低电平两种复位电平输出，但没有看门狗功能。SP706P芯片与 SP706R 芯片的功能基本一致，但SP706P芯片复位输出高电平。SP813L芯片与 SP705 芯片的功能也基本一致，但SP813L复位输出为高电平。内置 1.25V 比较器，可用于监测电池的低电压。 所有的芯片都具有手动复位功能。 封装形式有 8 引脚 SOP 和紧凑型 MSOP。
商品特性
- 低功耗，完全兼容以下系列：MAX706P/R/S/T、MAX708R/S/T、MAX705/6/7/8、MAX813L
- 6 种高精度的电压监测可选
- 手动复位输入内置 1.25V 电压监控器
- 看门狗功能（706P/R/S/T/J、705/6/813L）
- 200ms 复位延迟输出
- 3 种复位信号可选
- 8 引脚 SOP、MSOP 封装
应用领域
- 电脑和控制器
- 嵌入式系统
- 电池供电系统
- 智能仪器
- 无线通信系统
- PDA 和便携式设备
