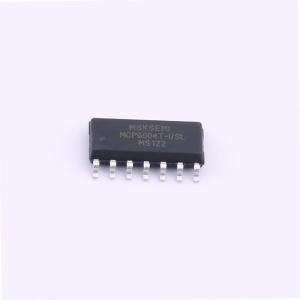

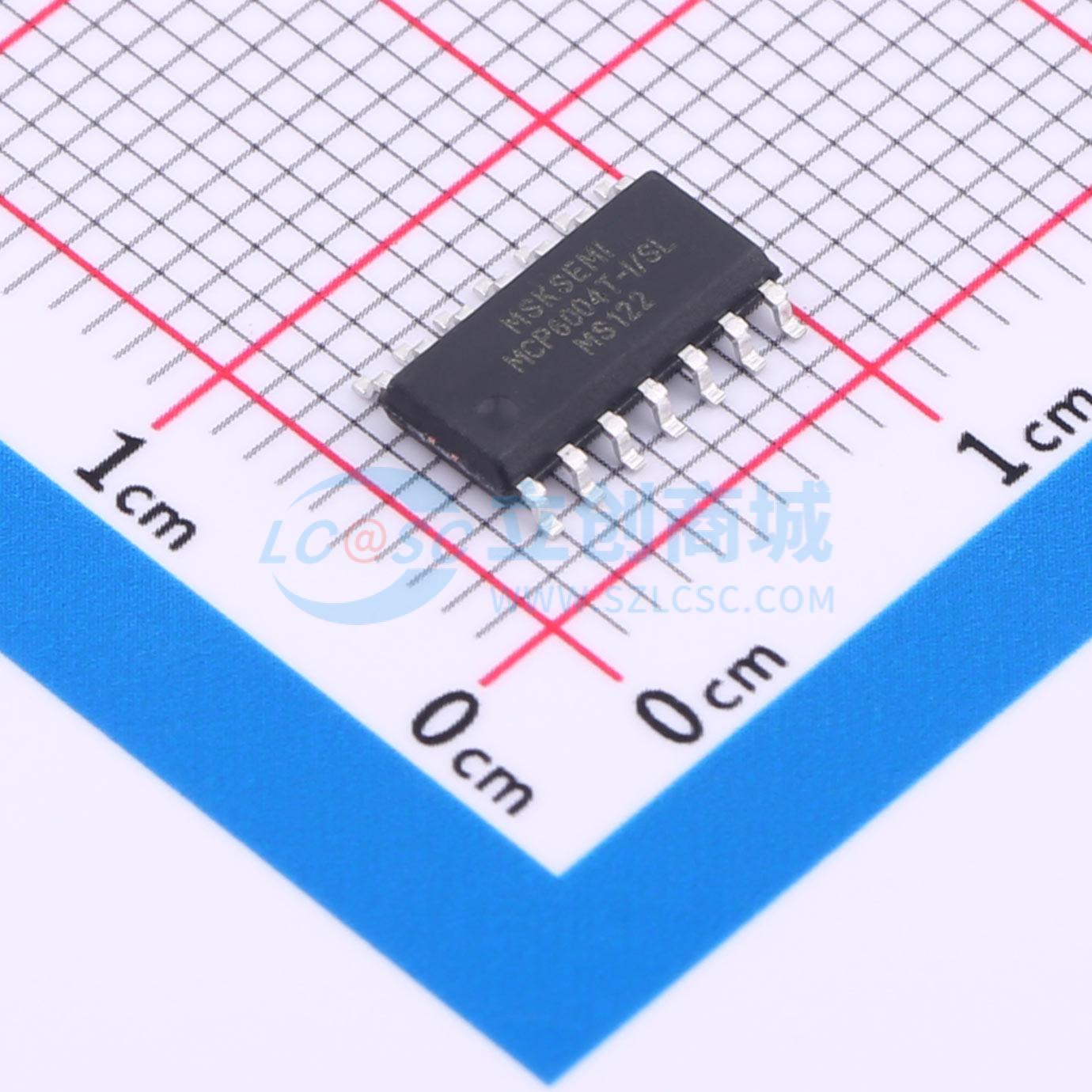

MCP6004T-I/SL(MS)
通用低失调高频响应低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MCP6004T I/SL(MS)（四运放）是通用型、低失调、高频率响应且低功耗的运算放大器。MCP6004T I/SL(MS)系列放大器具有出色的1MHz带宽、1V/µs的压摆率，在5V电源下每个放大器的静态电流为28µA，可应用于广泛的领域。MCP6004T I/SL(MS)运算放大器专为在低电压、低功耗系统中实现最佳性能而设计
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MCP6004T-I/SL(MS)
- 商品编号
- C20627194
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.2554克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 65nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 28uA | |
| 输出电流 | 45mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.75V~-750mV；750mV~2.75V | |
| 功能特性 | - |
商品概述
MCP6004T-I/SL(MS)（四通道）是通用型、低失调、高频率响应和低功耗的运算放大器。它具有1MHz的出色带宽、1V/μs的压摆率，在5V电压下每个放大器的静态电流为28μA，可设计用于广泛的应用。该运算放大器旨在为低电压和低功耗系统提供最佳性能。其输入共模电压范围包含地，最大输入失调电压为3mV，这些器件能在重载情况下实现轨到轨输出摆幅。MCP6004T-I/SL(MS)系列运算放大器在1.5V至5.5V的单电源或双电源供电下，可在-40℃至+125℃的全温度范围内工作。MCP6004T-I/SL(MS)器件是低功耗、单位增益稳定、轨到轨的运算放大器，工作在1.8V至5.5V（±0.9V至±2.75V）的单电源电压范围内。6V（绝对最大值）的高电源电压可能会永久性损坏放大器。轨到轨输入和输出摆动显著增加了动态范围，特别是在低电源应用中。良好的布局实践要求在电源引脚处紧密连接一个0.1μF的电容器。MCP6004T-I/SL(MS)器件具有内部相位反转保护。许多运算放大器在输入超出线性共模范围时会出现相位反转。这种情况最常出现在同相电路中，当输入超出指定的共模电压范围时，会导致输出反转到相反的轨。MCP6004T-I/SL(MS)的输入可防止因过大的共模电压而导致的相位反转，相反，适当的轨会限制输出电压。
商品特性
- 输入失调电压：1mV（典型值）
- 低电源电流：28μA（Vs = 5V）
- 电源范围：1.8V至5.5V
- 增益带宽：1MHz（Vs = 5V）
- 压摆率：1V/μs（Vs = 5V）
- 轨到轨输入和输出
- 低成本
- 微型封装：
- MCP6004T-I/SL(MS)：SOIC - 14
应用领域
- 电池和电源控制
- 音频输出
- 烟雾/气体/环境传感器
- 便携式设备和移动设备
- 传感器接口
- 有源滤波器
- 医疗设备
