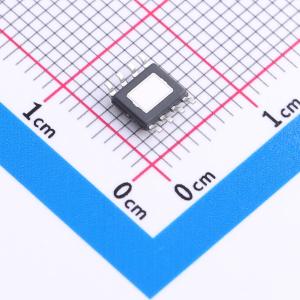

温馨提醒：图片仅供参考，商品以实物为准

LGS5504

12.288MHZ 1.8V-3.3V ±10PPM YSO110TR 停产

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3V~12V输入，同步升压型四节锂电池充电管理IC，最大充电电流2A，16.8V电池，带NTC及输入自适应限流。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5504
商品编号: C20618059
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

LGS550X 5V PD 9V 12V 2/3/4宽输入范围 3.0V - 12.3V，最大持续充电电流可达 2A，内部集成了 650kHz 开关频率和完整的保护功能的全集成功率型 MOSFET，对串联型电池进行涓流、恒流和恒压充电。它还具有可编程输入电压阈值自适应输入电流限制，不需要任何功率型 MOSFET 或肖特基二极管，外围元器件简单，具有高达 90% 以上的充电效率。

商品特性

固定最高可达 2A 的固定充电电流（受实际散热和输入功率限制）
支持 8.4V/12.6V/16.8V（其他电池类型需定制：7.3V 8.8V）
高达 28V 的输入耐压保护
高达 28V 的电池端耐压保护
3.0V - 6.3V/9.3V/12.3V
峰值效率可达 96%、重载效率高达 90%
支持最大 110°C 充电电流热调节
完整的充电状态指示，单双灯选择
ESOP8
自适应输入限流，通过输入电压限制实现最大功率跟踪，适用于各类适配器
输入端保护功能：输入欠压锁定、输入过压保护
电池端保护功能：短路保护、过压保护
160°C 的过温保护
支持集成 NTC 电阻的电池包充电热插拔

应用领域

移动电源
MP3
MP4
PSP
NDS
智能门锁

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	3V~12.3V
	最大充电电流	2A
	充电饱和电压	16.8V
	电池类型	锂电池

	属性	参数值
	电池节数	2~4
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	支持
	静态电流(Iq)	26uA
