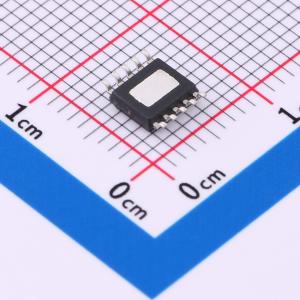

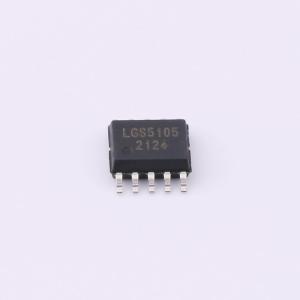

温馨提醒：图片仅供参考，商品以实物为准

LGS5105

集成高压LDO的60V同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LGS5105是一款集成高压LDO和高效率同步降压转换器的电源管理芯片。它支持60V输入电压范围,1MHz固定频率的同步开关降压,最大输出电流为500mA。内置3.3V LDO,最大负载25mA,适用于工业级应用,具备全面的保护功能,如热保护、短路保护等。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5105
商品编号: C20618075
商品封装: ESSOP-10
包装方式: 编带
商品毛重: 0.18075克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

LGS5105内部集成了高压LDO和高效率同步降压模块。两路输出同时支持完整可靠的全局热保护和短路保护。 LGS5105降压可实现1Mhz固定频率的同步开关降压，最高可以工作在60V输入电压，输出电压可以通过外部分压电阻设定，可以实现最大500mA的输出电流。 LGS5105还可以提供一路3.3V LDO输出，最大负载25mA，可以作为外部控制电路供电电源。 LGS5105集成了自适应反馈环路设计，可以通过检测反馈引脚的对地阻抗，自适应地工作在电压反馈模式和电流反馈模式，既可以工作在恒压输出模式，也可以工作在恒流输出模式。

商品特性

结温范围为-40°C至+125°C
所有端口都具备±2000V(HBM)ESD保护
ESSOP10封装

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	14V~60V
	输出电压	-
	输出电流	500mA
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	360uA
	开关管(内置/外置)	内置
	输出类型	可调
