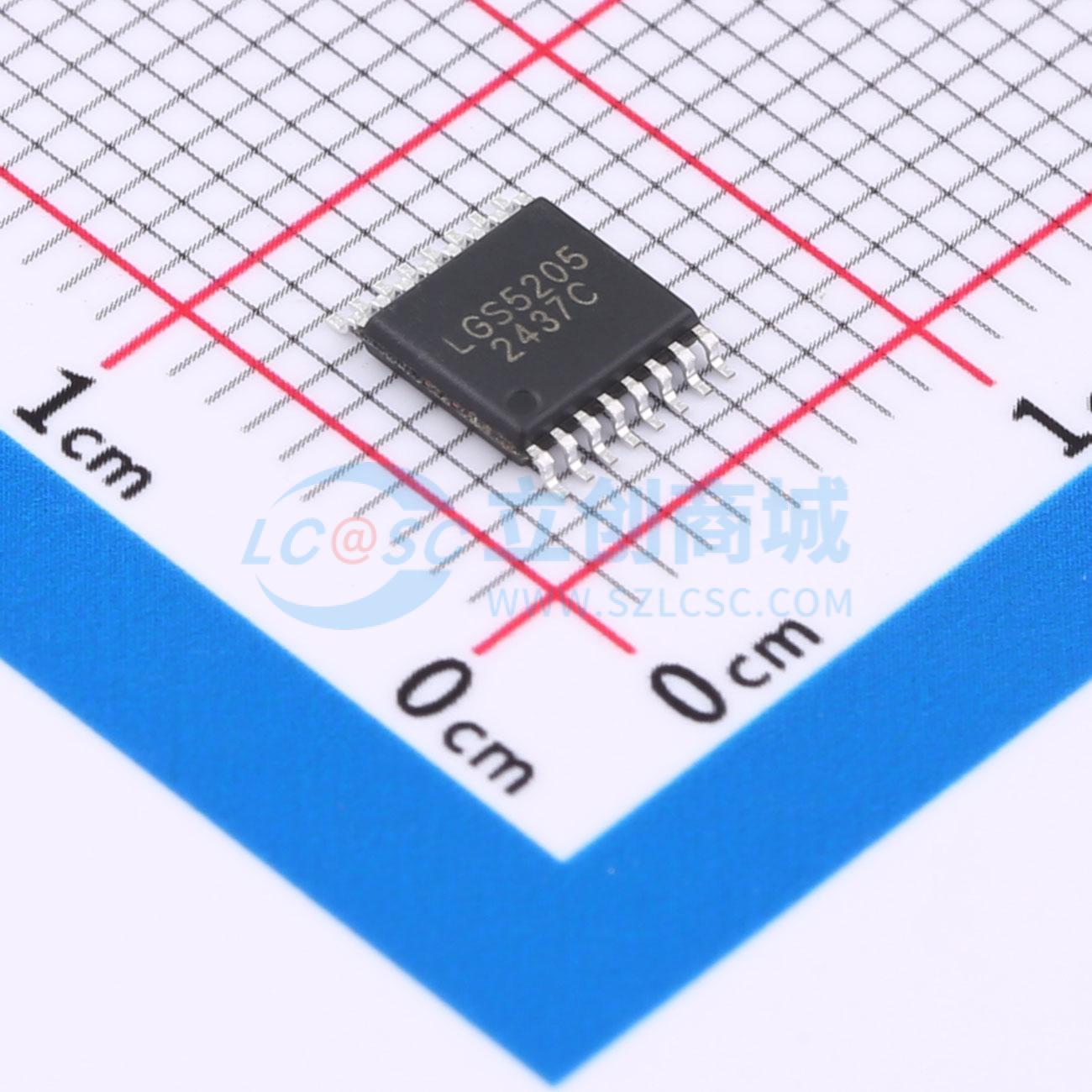

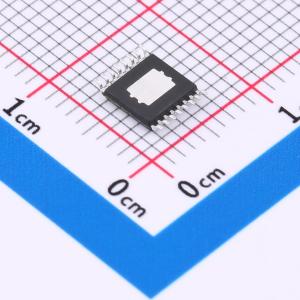

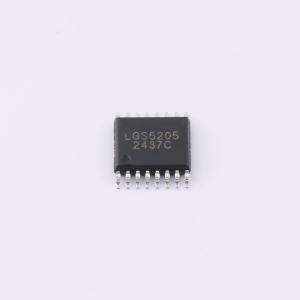

温馨提醒：图片仅供参考，商品以实物为准
LGS5205
降压型 5A 3V~23V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LGS5205是一款内部集成功率MOS管的同步降压DC/DC稳压器,能够驱动高达5A的负载电流。输入电压范围为4V至20V,输出电压范围为0.6V至5.5V。工作频率可通过外部电阻在800kHz至2MHz范围内调节。具备高效能、高频率工作能力和快速瞬态响应等特点。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5205
- 商品编号
- C20618076
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.740857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~23V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 5A | |
| 开关频率 | 600kHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 600uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 内置LDO稳压器；逐波限流；可调软启动；过流保护；工作状态指示 |
商品概述
LGS5205是一款内部集成功率MOS管的同步降压DC/DC稳压器，能够驱动高达5A的负载电流。其输入电压范围为3V至23V，适用于双节、三节或四节锂电池输入，以及12V或5V轨道负载电源应用。该器件采用可锁相控制的恒定导通时间、电流控制模式架构，其工作频率可通过外部电阻在600kHz至2MHz范围内调节。高频工作能力允许使用小型表面贴装电感。其独特的恒定频率/受控导通时间架构非常适合在高频率下运行且需要快速瞬态响应的高降压比应用。附加功能包括可调节工作频率、输入过压保护、逐周期电流限制、过热关断，以及在FB电压较低时提供电流折返模式以避免短路时过热。
商品特性
- 效率高达96%
- 集成上下功率MOS管
- 输入电压范围：3V~23V
- 输出电压范围：0.6~5.5V
- 输出电流5A
- 外部可调频率范围：600kHz~2MHz
- 基准电压0.6V，温度范围内精度±1%
- 电流控制模式提供优越的线性和负载瞬态响应
- 可提供16引脚标准ETSSOP16封装
应用领域
- 负载供电
- 便携式仪器
- 分布式发电系统
- 电池驱动设备
