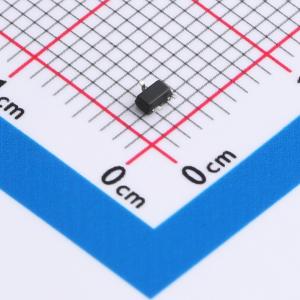

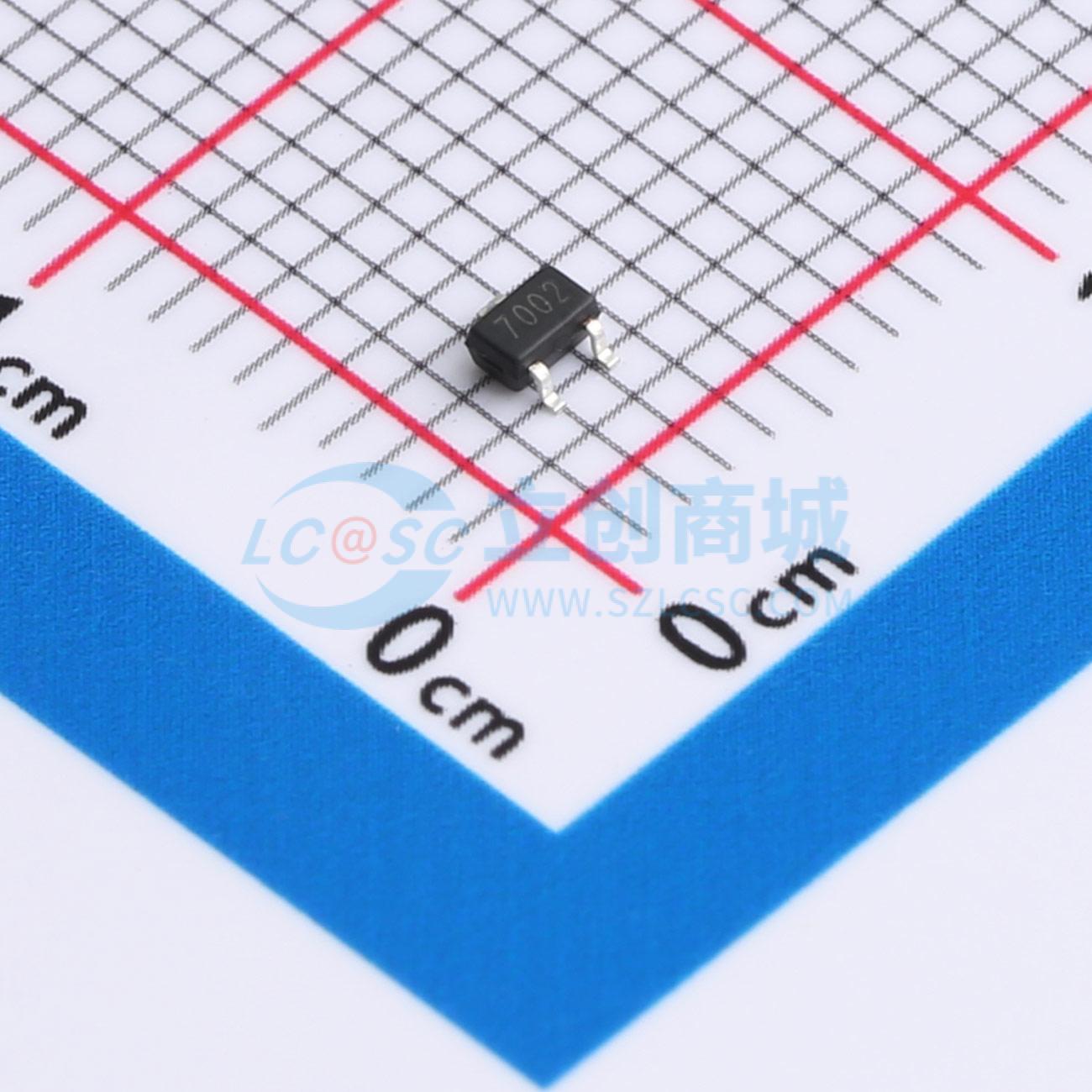

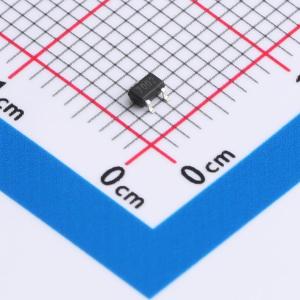

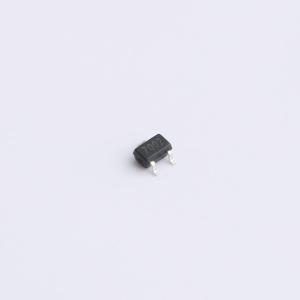

温馨提醒：图片仅供参考，商品以实物为准
2N7002KW
N沟道 耐压:60V 电流:0.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低RDS(on)@VGS = 10V。5V逻辑电平控制。N沟道。SOT323封装。ESD保护。无铅，符合RoHS标准。应用：逻辑电平转换器。高速线路驱动器
- 品牌名称
- LGE(鲁光)
- 商品型号
- 2N7002KW
- 商品编号
- C20618081
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.0286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 300mA | |
| 导通电阻(RDS(on)) | 4Ω@4.5V | |
| 耗散功率(Pd) | 300mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 720pC@10V | |
| 输入电容(Ciss) | 16pF | |
| 反向传输电容(Crss) | 0.6pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.8pF |
商品特性
- 在VGS = 10V时具有低导通电阻RDS(on)
- 5V逻辑电平控制
- N沟道SOT323封装
- ESD保护
- 无铅,符合RoHS标准
应用领域
- 逻辑电平转换器
- 高速线路驱动器
- 低端负载开关
- 开关电路
- 继电器驱动
