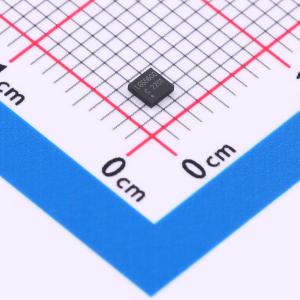

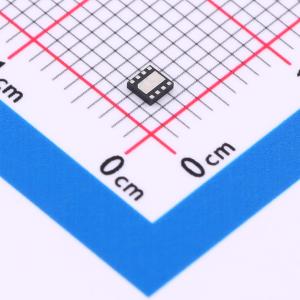

温馨提醒：图片仅供参考，商品以实物为准
LGS5600C
单节锂电池充放电多功能电源管理SOC，内置开关降压充电器和同步开关升压转换器，充电电流和电压可调，具备完善保护和充电指示
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16V输入耐压，1A开关充电，0.8A同步升压放电，超低待机2uA+
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5600C
- 商品编号
- C20618074
- 商品封装
- DFN-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.038667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.5V~5.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 3uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；欠压锁定；涓流充电；短路保护 |
商品概述
LGS5600C是一款集成升压转换器、锂电池充电管理、电池充电状态指示的多功能电源管理SOC，其静态功耗低至3μA，可为便携式设备提供完整的电源解决方案。该芯片的充电电流和充电电压可调，支持多种规格锂电池应用，最大充电电流为1A。充电电流可根据锂电池温度自动调节，安全可靠。放电输出为5V固定电压，效率高达95%。待机电流低至3μA以内，支持锂电池长时间待机。该芯片集成了充电和充满提示，以及电池未连接提示，允许边充电边放电，但在边充电边放电模式下不支持输出5V短路保护，且5V输出会带载下降。
商品特性
- 内置多档位电压电流调节的开关降压充电器
- 16V输入耐压
- 充电电流和充电电压可通过外部电阻调节
- 支持4.2V/4.4V锂电池充电
- 充电电流可配置为400mA、600mA、800mA或1000mA
- 符合锂电池充电JEITA标准，可根据电池温度和输入电压智能调节充电电压和充电电流
- 完善的充电指示功能
- 内置5V/0.8A、1MHz输出的同步开关升压转换器
- 待机电流低至3μA，支持锂电池长时间待机
- 升压效率高达95%
- 具备完善的保护功能：欠压、过热、过流、过压、短路
- 功率MOS管全部内置
- 不支持电池热插拔，电池接入后必须通过USB充电一次进行激活
应用领域
- 带有锂电池供电和USB输出的便携式设备
