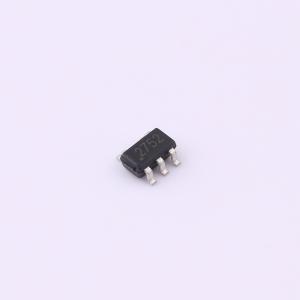

温馨提醒：图片仅供参考，商品以实物为准
LGS2752B5
4.096MHZ 1.8V-3.3V ±10PPM YSO110TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LGS2752是专为高输入压差与微功率供电系统设计的5V固定输出线性稳压器，其输入的最大耐压可高达60V，在6-50V的宽输入电压范围内实现稳定输出，可以兼容广泛的使用场景并具有良好耐高脉冲电压的能力。内置精密的带隙基准和误差放大器使LGS2752可以在输入输出最大压差的情况下全温度范围内输出电压精度控制在2%以内。LGS2752具有出色的瞬态响应能力和50dB电源抑制比，同时支持小至1μF的陶瓷输出电容设计，使芯片使用方案更加简洁。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS2752B5
- 商品编号
- C20618056
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0494克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 50V | |
| 输出电压 | 5V | |
| 输出电流 | 15mA | |
| 电源纹波抑制比(PSRR) | 40dB@(20kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 40uA | |
| 特性 | 带使能；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LGS2752是专为高输入压差与微功率供电系统设计的5V固定输出线性稳压器，其输入的最大耐压可高达60V，在6 - 50V的宽输入电压范围内实现稳定输出，可以兼容广泛的使用场景并具有良好耐高脉冲电压的能力。内置精密的带隙基准和误差放大器使LGS2752可以在输入输出最大压差的情况下全温度范围内输出电压精度控制在2%以内。LGS2752具有出色的瞬态响应能力和50dB电源抑制比，同时支持小至1μF的陶瓷输出电容设计，使芯片使用方案更加简洁。LGS2752提供热关断、限流保护和反向电流保护功能。可通过拉低EN引脚来进入关机模式。LGS2752提供SOT - 23 - 5与SOT23 - 3封装。
商品特性
- 输入电压范围：6V ~ 50V
- 输出电压精度：±1%
- 超高压差下输出电压精度：±2%
- 提供15mA负载电流能力
- 17mA峰值电流限制
- 固定输出电压：5V
- 具有逻辑控制引脚：EN
- 支持快速开关机
- 集成过热保护功能
- 具有反向电流保护功能
- 工作结温范围：-40°C至+125°C
应用领域
- 电池供电系统
- 便携式通讯设备
- 蓝牙设备
- 无线电动设备
- 笔记本电脑
