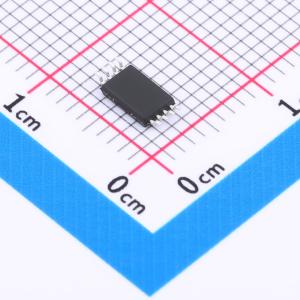

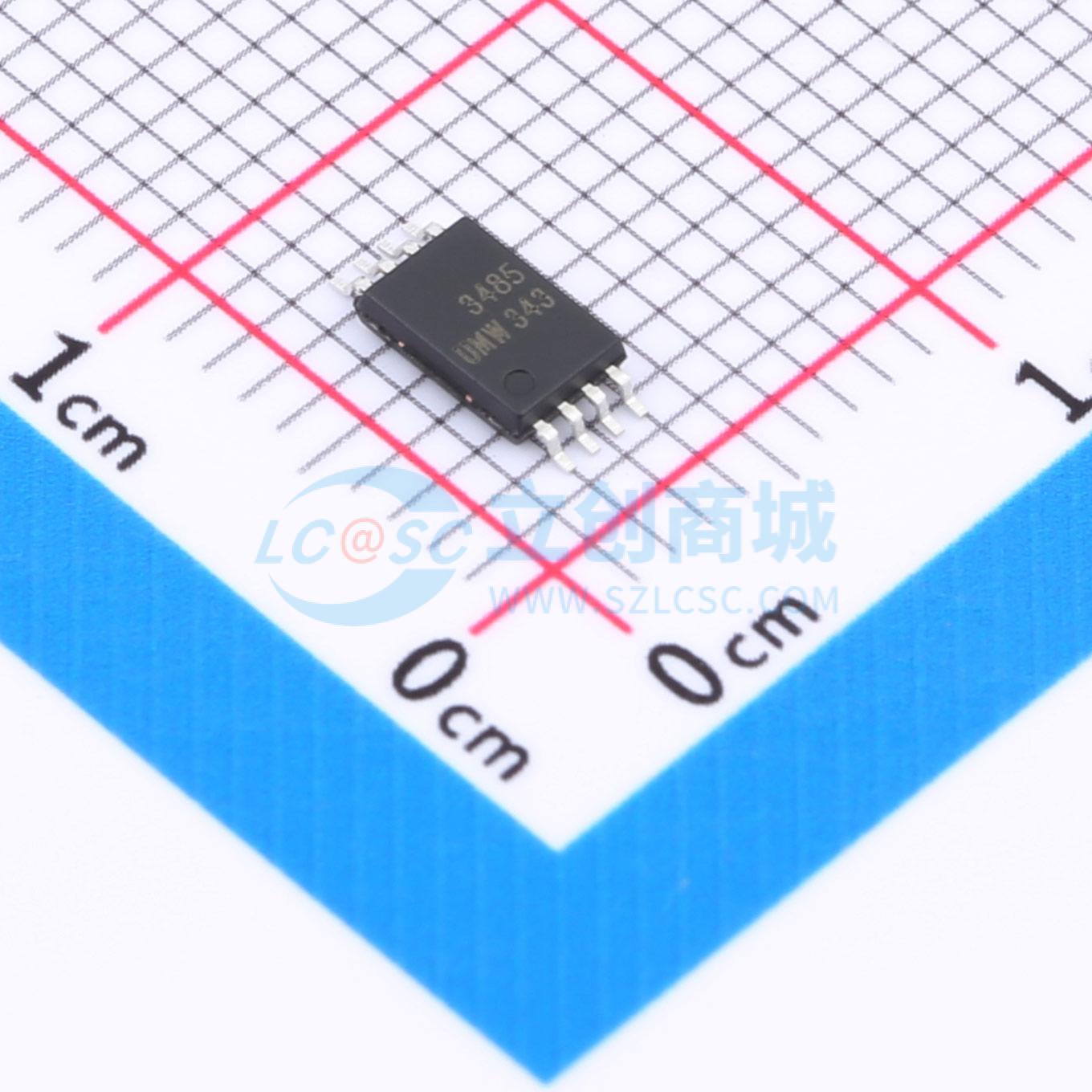

SP3485EET(UMW)
SP3485E 3.3V电源，最多256节点，12Mbps半双工，RS485/RS422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SP3485E是一款3.3V供电、半双工、低功耗的RS-485收发器，完全符合TIA/EIA-485标准。支持最多256个设备在总线上连接，并具有高达12Mbps的数据传输速率。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SP3485EET(UMW)
- 商品编号
- C20617894
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.12318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 工作温度 | -40℃~+105℃ | |
| 静态电流 | 520uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
SP3485E是一款由3.3V供电的半双工、低功耗RS - 485收发器，完全满足TIA/EIA - 485标准要求。SP3485E包含一个驱动器和一个接收器，两者均可独立启用和禁用。当两者都禁用时，驱动器和接收器均输出高阻抗状态。SP3485E具有1/8负载，允许256个SP3485E收发器连接到同一通信总线。可实现高达12Mbps的无差错数据传输。SP3485E的工作电压范围为3.0至3.6V，具备故障保护、过温保护、限流保护、过压保护等功能。
商品特性
- 3.3V供电，半双工
- 1/8单位负载，允许总线上最多连接256个设备
- 驱动器输出短路保护功能
- 过温保护功能
- 低功耗关断功能
- 接收器开路保护功能
- 强抗噪能力
- 集成瞬态电压抵抗功能
应用领域
- 总线组网：SP3485E RS485收发器专为多点总线传输线上的双向数据通信而设计。这些设备也可用作电缆长度超过4000英尺的线性中继器。为减少反射，应在传输线两端使用其特性阻抗进行终端匹配，且除主线外的分支线长度应尽可能短。
- 手拉手组网：也称为菊花链拓扑，是RS485总线布线的标准和规范，是TIA等组织推荐的RS485总线拓扑。布线方法是主控设备和多个从设备形成手拉手连接，这种布线方式没有分支，具有信号反射低、通信成功率高的优点。
- 总线端口保护：在恶劣环境中，RS485通信端口通常需进行静电、雷电和浪涌保护等，甚至需要防止380V电源接入，以避免智能电表和工业控制主机受损。
