温馨提醒：图片仅供参考，商品以实物为准

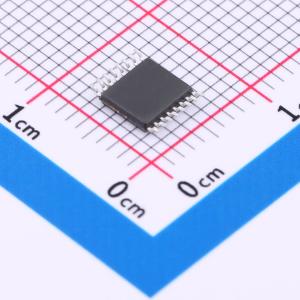

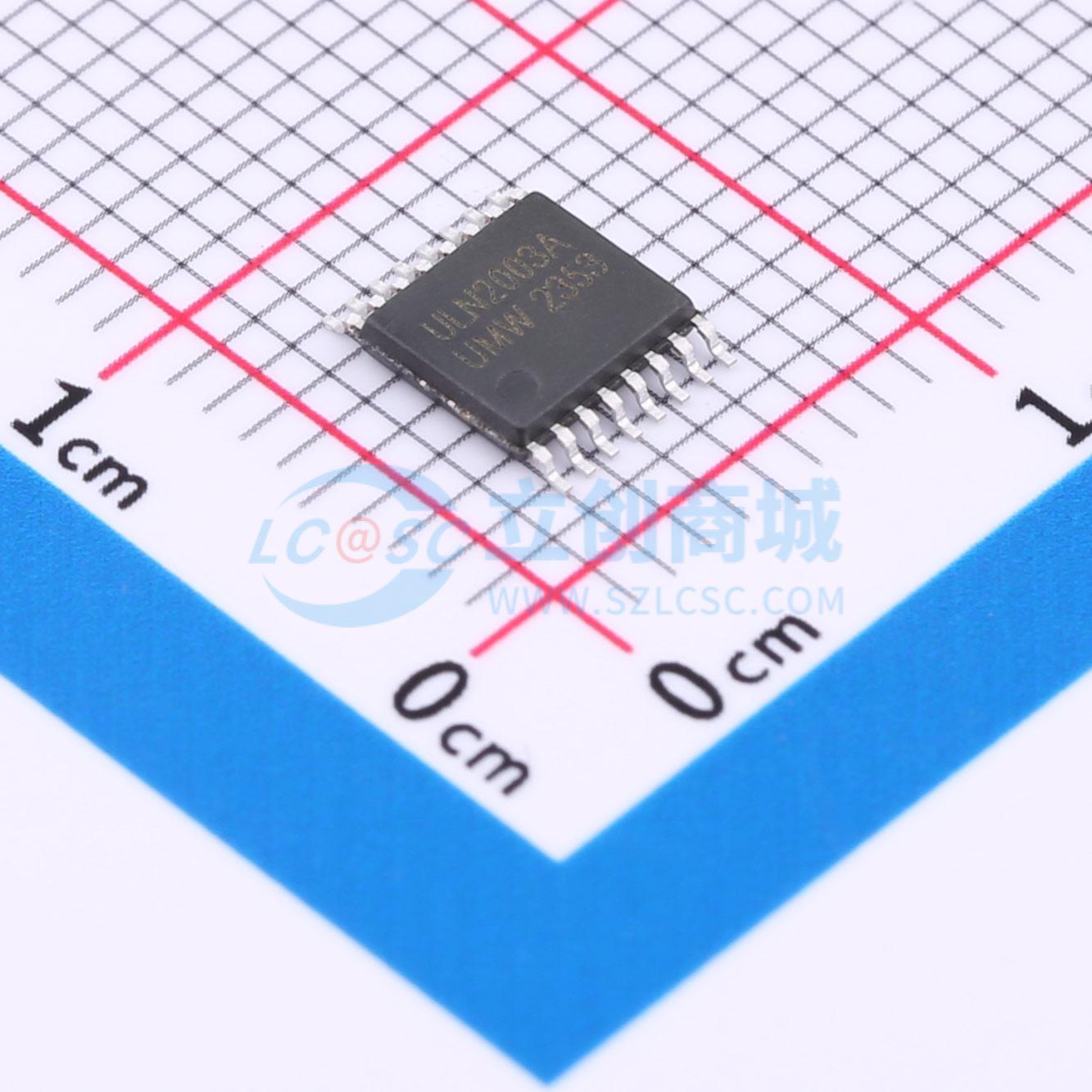

ULN2003AIPWR(UMW)
ULN2003AIPWR(UMW)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2003 是一款高压、大电流达林顿驱动集成电路，由 7 对 NPN 达林顿管组成。所有单元的发射极共用，且每个单元均采用集电极开路输出。每对达林顿管都串联了一个 2.7KΩ 的电阻，可与 TTL 和 5V CMOS 兼容，无需逻辑缓冲器即可进行数据处理
- 品牌名称
- UMW(友台半导体)
- 商品型号
- ULN2003AIPWR(UMW)
- 商品编号
- C20617904
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.244138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 集电极漏电流(Icex) | 20uA | |
| 输入电流(on) | 0.93mA | |
| 输入电流(off) | 100uA | |
| 输入电容(Ci) | 15pF |
