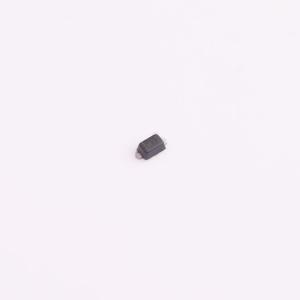

H12VND5U

丝印:M12 单向ESD 12V截止 峰值浪涌电流：15A@8/20us

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
VC:24V@15A，CJ_Max:90pF，丝印:M12
品牌名称
R+O(宏嘉诚)
商品型号
H12VND5U
商品编号
C20617922
商品封装
SOD-523​
包装方式
编带
商品毛重
0.01365克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
极性单向
反向截止电压(Vrwm)12V
钳位电压24V
峰值脉冲电流(Ipp)15A@8/20us
峰值脉冲功率(Ppp)360W@8/20us
属性参数值
击穿电压(VBR)16V
反向电流(Ir)100nA
工作温度-55℃~+125℃
防护等级IEC 61000-4-5；IEC 61000-4-2
类型ESD
Cj-结电容90pF

商品特性

  • 低漏电流
  • SOD-523表面贴装封装
  • IEC 61000-4-2（空气放电）：±30kV
  • IEC 61000-4-2（接触放电）：±30kV
  • IEC 61000-4-5（雷击浪涌 8/20μs）：15A

应用领域

  • 手机及配件
  • 个人数字助理
  • 笔记本电脑
  • 外设与音频播放器
  • 工业设备
