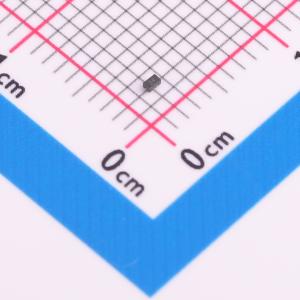

温馨提醒：图片仅供参考，商品以实物为准
H24VL10B
丝印:24 双向ESD 24V截止 峰值浪涌电流：8A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:60V@8A，Cj_Typ:20pF，丝印:24
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H24VL10B
- 商品编号
- C20617912
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.010912克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 60V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 480W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 31V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 低泄漏电流
- 低钳位电压
- IEC 61000-4-2 (ESD空气放电)：±20kV
- IEC 61000-4-2 (ESD接触放电)：±15kV
- IEC 61000-4-5 (雷电浪涌 8/20μs)：8A
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑
- 便携式仪器
- 数码相机
