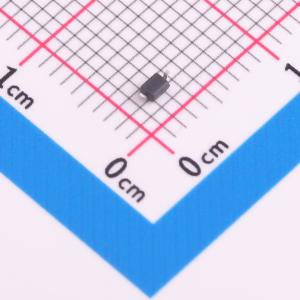

温馨提醒：图片仅供参考，商品以实物为准
H12VHD3U

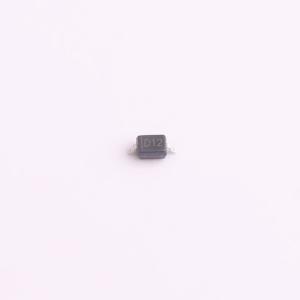

丝印:D12 单向ESD 12V截止 峰值浪涌电流：35A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VC:36V@35A，CJ_Max:85pF，丝印:D12
- 品牌名称
- R+O(宏嘉诚)
- 商品型号
- H12VHD3U
- 商品编号
- C20617919
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.027158克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 36V | |
| 峰值脉冲电流(Ipp) | 35A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.26kW@8/20us | |
| 击穿电压(VBR) | 15V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 85pF |
商品特性
- 低漏电流
- SOD-323表面贴装封装
- IEC 61000-4-2（静电放电空气放电）：±30kV
- IEC 61000-4-2（静电放电接触放电）：±30kV
- IEC 61000-4-5（雷击 8/20μs）：35A
应用领域
- 笔记本电脑
- 手机
- 数码相机
- 个人数字助理
