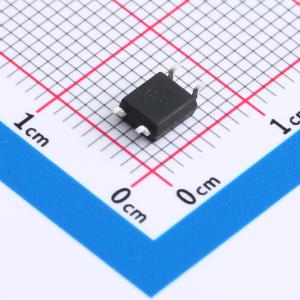

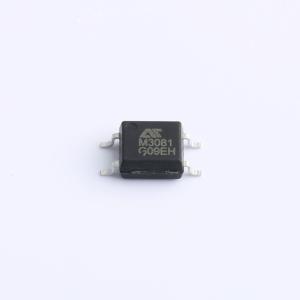

ATM3081-CuH-SE

光耦-可控硅信号输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ATM3081是由一个 GaAs 红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器。
品牌名称: AOTE(奥特)
商品型号: ATM3081-CuH-SE
商品编号: C20612774
商品封装: SOP-4
包装方式: 编带
商品毛重: 0.210333克(g)

商品参数

商品概述

ATM303X、ATM304X、ATM306X、ATM308X 系列器件是由一个 GaAs 红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。 The ATM303X, ATM304X, ATM306X and ATM308X series devices are optical couplers composed of GaAs infrared light emitting diodes and zero- crossing phase photoelectric bidirectional thyristor of single crystal silicon chip.

商品特性

峰值击穿电压：250V: ATM303X; 400V: ATM304X; 600V: ATM306X; 800V: ATM308X
输入 - 输出隔离电压 (VISO = 3750 Vrms)
工作温度：-55℃ ~ 110℃
符合加强绝缘标准
符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022

应用领域

开关电源，智能电表
工业控制，测量仪器
办公设备，比如复印机
家用电器，比如空调、风扇、热水器等

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	可控硅输出光耦
	可控硅类型	双向可控硅
	过零功能	有
	正向压降(Vf)	1.23V
	输出电流(It(rms))	100mA
	隔离电压(Vrms)	3.75kV
	正向电流	60mA

	属性	参数值
	负载电压	800V
	静态dv/dt	600V/us
	通道数	1
	工作温度	-55℃~+110℃
	耗散功率(Pd)	330mW
	端子数	4
	浪涌电流	1A
