温馨提醒：图片仅供参考，商品以实物为准

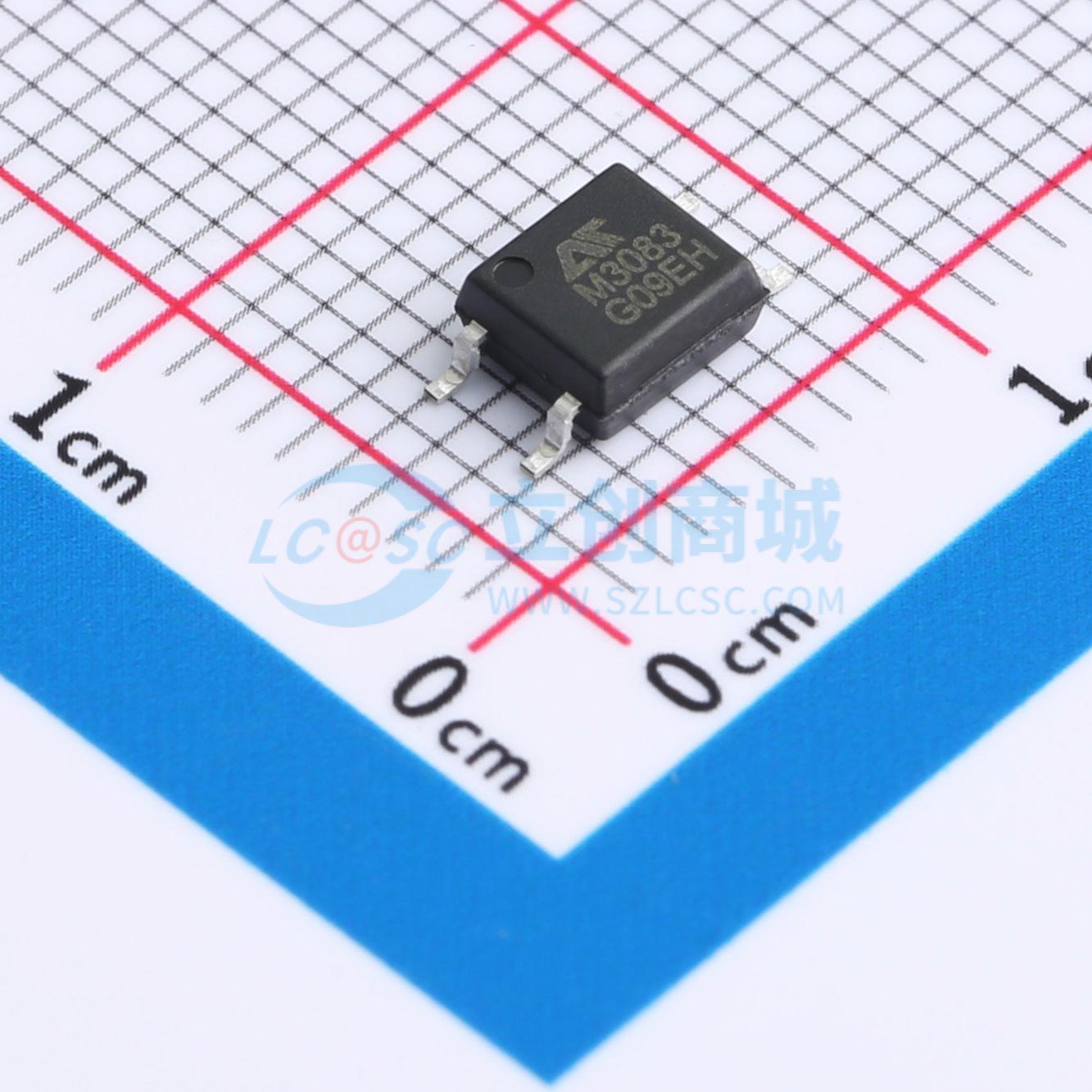

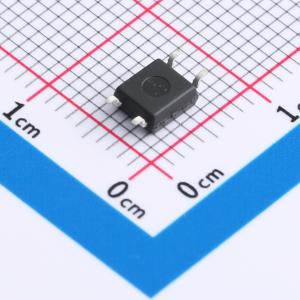

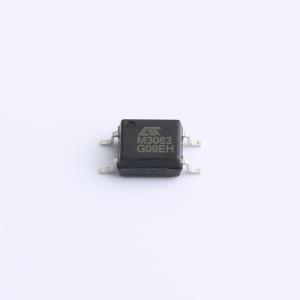

ATM3083-CuH-SE
光耦-可控硅信号输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ATM3083是由一个 GaAs 红外发光二极管和一个单晶硅芯片的过零相位光电双向晶闸管组成的光电耦合器。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、办公设备、家用电器。
- 品牌名称
- AOTE(奥特)
- 商品型号
- ATM3083-CuH-SE
- 商品编号
- C20612776
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.210333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 可控硅类型 | 双向可控硅 | |
| 过零功能 | 有 | |
| 正向压降(Vf) | 1.23V | |
| 输出电流(It(rms)) | 100mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 正向电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 800V | |
| 静态dv/dt | 600V/us | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+110℃ | |
| 耗散功率(Pd) | 330mW | |
| 端子数 | 4 | |
| 浪涌电流 | 1A |
商品特性
- 峰值击穿电压 Peak breakdown voltage 250V: ATM303X; 400V: ATM304X; 600V: ATM306X; 800V: ATM308X
- 输入 - 输出隔离电压 (VISO = 3750 Vrms) High isolation voltage between input and output (VISO = 3750 Vrms)
- 工作温度： -55°C ~ 110°C Operating Temperature: -55°C ~ 110°C
- 符合加强绝缘标准 Meet reinforced insulation standards
- 符合安规标准：UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC11-471543-2022 Safety standard approval: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5), CQC11-471543-2022
应用领域
- 开关电源，智能电表 Switching power supply, intelligent meter
- 工业控制，测量仪器 Industrial control, measuring instruments
- 办公设备，比如复印机 Office equipment such as copiers
- 家用电器，比如空调、风扇、热水器等 Household appliances: such as air conditioners, fans, water heaters, etc.
